Olağanüstü Deneyim Fleksibel İnce Film Basınç Sensörü ZD10-100 Daha İyi Yaşam İçin
Açıklama
ZD10-100 esnek ince film basınç sensörü, esnek basınç sensörü teknolojisinin bağımsız fikri mülkiyet haklarına sahip yeni bir sensör türüdür.Güçlü yapışkanlığı olan esnek ince bir malzemede basılmıştır., bükme direnci ve esnek Nano fonksiyonel malzemelerin yüksek hassasiyeti, böylece basınç algısının yüksek hassasiyetini elde etmek için.
Esnek film basınç sensörü bir dirençli sensördür. Sensör yüzeyine uygulanan basınç arttıkça çıkış direnci azalır.Basınç, belirli bir basınç- direnç ilişkisi ile ölçülebilir.
ZD10-100 esas olarak belirli bir alanda küçük basınç tespiti için kullanılır.ZD10-100 sensörünün yüzeyinde basınç tetikleyicisini ve basınç değişimini etkili bir şekilde algılayabilenAkıllı ev, tüketici elektroniği, otomotiv elektroniği ve diğer alanlarda yaygın olarak kullanılabilir.
Özellikleri
Ø Ultra ince, kalınlığı 0.3mm'den az
Ø Esnek su geçirmez paket
Ø bükme direnci
Ø Hızlı yanıt
Ø Uzun ömür, 1 milyondan fazla baskı testi geçmiştir
Çıkış sinyali kolayca algılanabilir
Ø Ürün uzunluğu, boyutu, iğne paketi vb. özelleştirilebilir.
Ø Sensör aralığı parametreleri özelleştirilebilir
Performans Endeksi
| Model |
ZD10-100 |
| Aralık |
0 ~ 500 g |
| Kalınlığı |
≤0,3 mm |

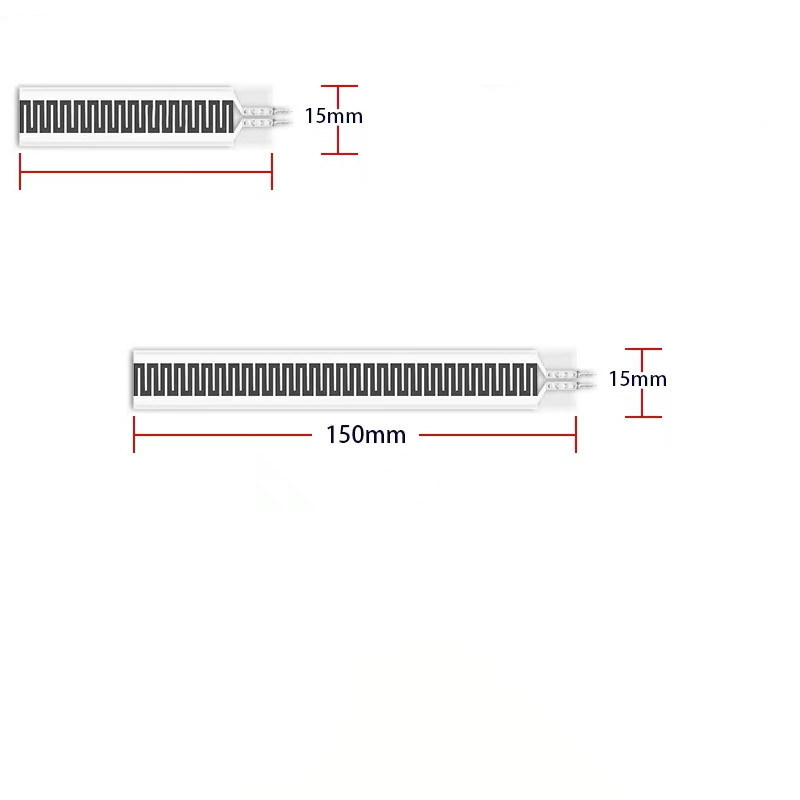

| Boyut |
Specifikasyon ve boyut açıklamasına bakın |
| Çözüm noktası1 |
≤ 50 g |
| Tekrarlanabilirlik |
± 5% ((50% yüklenmiş) |
| Düzgünlük2 |
±15% ((Aynı modelin seri) |
| Histeriz |
+10% (RF+ - RF-) /RF+ |
| Dayanıklılık |
>Bir milyon kez |
| İlk Direniş |
>10MΩ(Yüklenmemiş) |
| Yanıt Zamanı |
<1ms |
| Devam Zamanı |
<15 ms |
| Test Voltajı |
Tipik DC değeri 3.3V |
| Çalışma sıcaklığı |
-20°C ~ 60°C |
| EMI |
Ürün yok. |
| ESD |
Duyarsızlık |
Veri referans sayfası
| Model |
Basınç/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Direnç/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Not: Simgedeki eğri, belirli koşullar altında ölçülen verilerden çekilmiştir.Gerçek veriler, kurulumdan sonra özel uygulamaya göre test edilmelidir..
Referans devresi
Talimatlar
- ZD10-100 esnek basınç sensörü kutupsal olmayan bir bileşendir, devrede yönsellik yoktur.
- Kullanım sırasında, lütfen sensörün basınç duyarlı bölgesini sağlam, düz bir yüzeye yerleştirin.basınç olmadığı zaman bir "reaksiyon" durumunda; bu durumda, sensör çıkış direnci basınç değişikliklerine cevap verebilir ve ilgili ilişki artık referans veri sayfasına uygulanamaz;
- Eğer destek yüzeyi ve kuvvet uygulanması yüzeyi hem sert hem de sert yüzeylerdir ve temas yüzeyi sensör boyutundan daha büyükse (sensör duyarlılığı alanı boyutu 52mm*10mm),Sensörün kendi yapısı nedeniyle, basınç tepkisi küçük ve kararsız olabilir. Duyarlı bölgenin merkezine yuvarlak yumuşak kauçuk yastığı takılması gerekir, çapı duyarlı bölgeye göre biraz daha küçüktür,ve alanı hassas alanın alanının %60'ından fazla olmalıdır.;
- Sensörü destek yüzeyine sabitlemek için çift taraflı bant kullanabilirsiniz. Yapıştırmadan önce destek yüzeyinin düzenli ve temiz olmasına dikkat edin.3M markası iki taraflı bant kullanılması önerilir.• Özel hizmetler sunmak;
- Sensör geriltildiğinde ve basınç korunduğunda, çıkış direniş değeri zamanla hafifçe, genellikle% 5 içinde değişir.Kalibrasyon işleminde, basınç uygulandıktan sonra bekleme süresi gerçek uygulamalarda bekleme süresiyle tutarlıdır.Kullanıcının sensörü gerçek uygulama senaryosuna göre düzenlemesi ve sürüklenme parametrelerini kendi başına test etmesi önerilir..
İlanlar
- Sensörü kullanırken, alınan yükün eşit olmasını sağlamaya çalışın ve keskin nesnelerin sensörle doğrudan temas etmesini önleyin.
- Uzak kullanım sensörün performansını azaltacak hatta sensörü yok edecektir.
- Sensör terminal bakır ve teneke kaplamalı malzemeden yapılır ve kurşun ihtiyaçlara göre kaynaklanabilir.300°C'yi geçmemesi önerilir., ve yüksek sıcaklıkta film altyapısının erimesi ve deformasyonunun önlenmesi için temas süresi 1 saniyeyi geçmemelidir.
