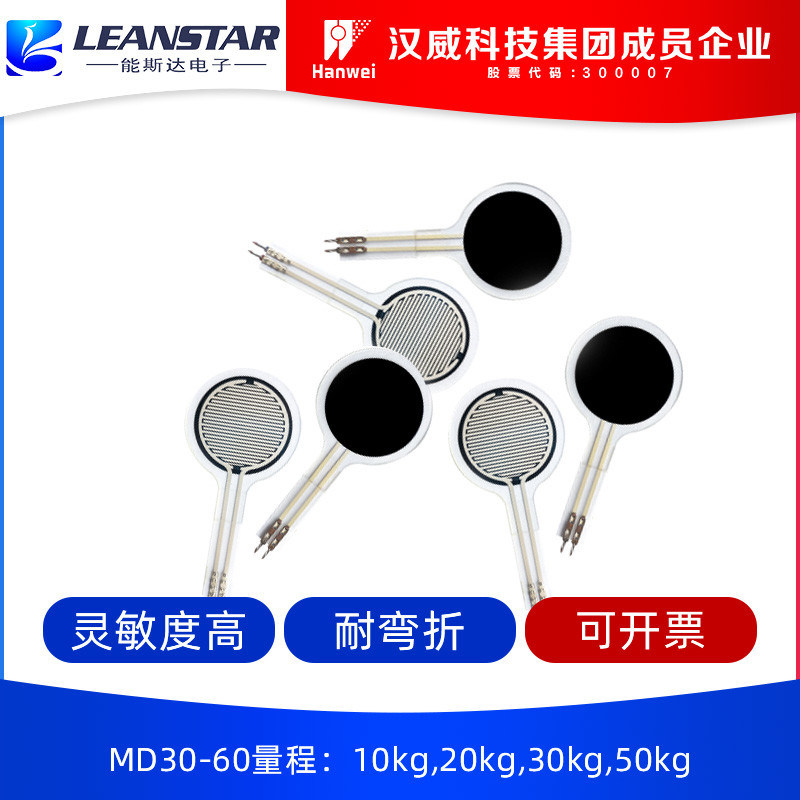

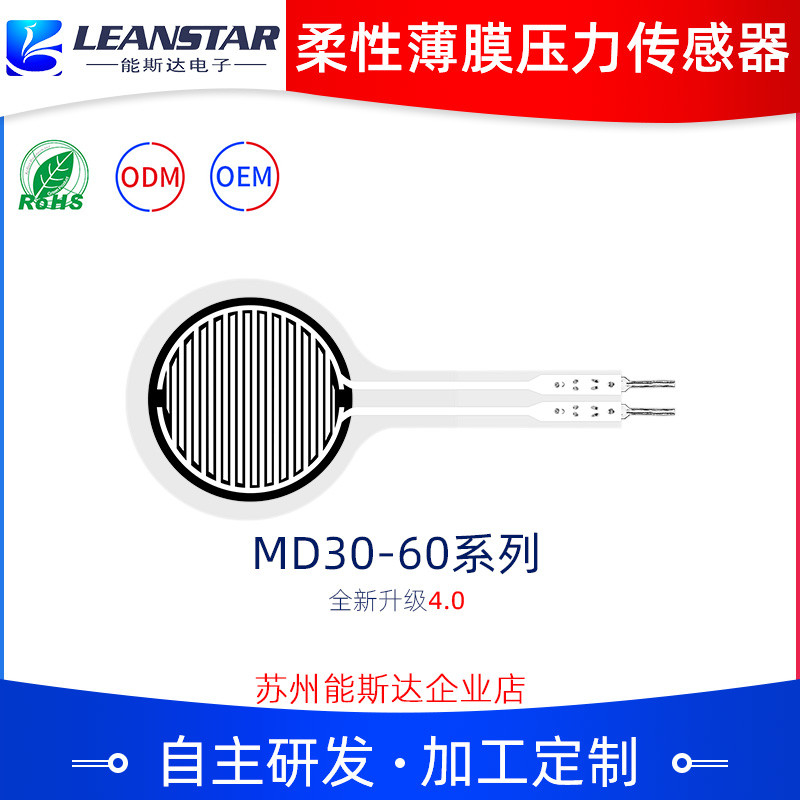

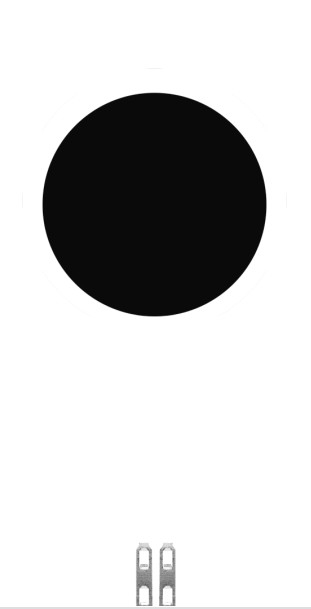

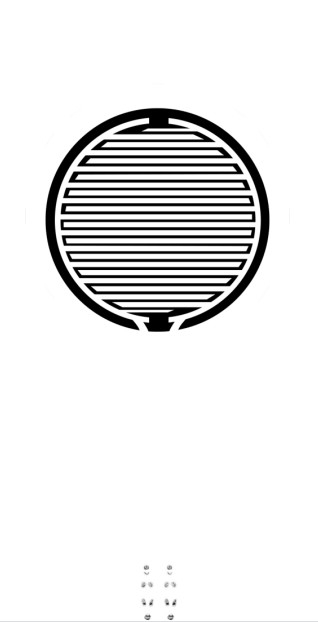

Pratik Esnek İnce Film Basınç Sensörü MD30-60 Elektronik Tıbbi Cihaz Hastane için
Açıklama
MD30-60 serisi esnek ince film basınç sensörü, esnek basınç sensörü teknolojisine sahip, bağımsız fikri mülkiyet haklarına sahip yeni bir sensör türüdür. Esnek Nano fonksiyonel malzemelerin güçlü yapışma, bükülme direnci ve yüksek hassasiyeti ile esnek ince malzeme üzerine basılmıştır, böylece yüksek basınç algılama hassasiyeti elde edilir.
İnce film basınç sensörü, dirençli bir sensördür. Sensör yüzeyine uygulanan basınç arttıkça çıkış direnci azalır. Belirli bir basınç-direnç ilişkisi aracılığıyla basınç ölçülebilir. Basınç algılama, insan-bilgisayar etkileşimi, akıllı robotlar, elektronik tıbbi ekipmanlar, giyilebilir cihazlar, fizyolojik sağlık tespiti ve diğer alanlarda yaygın olarak kullanılabilir. Örneğin, denge arabasının pedalını tetiklemek ve tespit etmek, kardiyopulmoner resüsitasyonu tespit etmek ve diğer senaryolarda basıncı tespit etmek için kullanılır.
Özellikler
Ø Ultra ince, kalınlık 0,6 mm'den az
Ø Düşük güç tüketimi ve mükemmel kararlılık
Ø Hızlı tepki
Ø Yüksek hassasiyet ve geniş algılama aralığı
Ø Basit algılama şeması, entegre edilmesi kolay
Ø Farklı boyut ve şekildeki sensörler özelleştirilebilir
Ø RoHS Kimlik Doğrulaması Geçti
Ürün parametreleri
| Logo |
Boyut (mm) |
| Uzunluk |
66.3 |
| Genişlik |
30 |
| Hassas alan |
φ25 |
| Pin aralığı |
2.54 |
| Tolerans |
0.2 |
Performans Endeksi
| Model |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| Aralık |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| Kalınlık |
≤0.4mm |
≤0.6mm |
| Boyut |
Şartnameye ve boyut açıklamasına bakın |
| Tepki noktasınot1 |
≤0.2kg |
≤0.5kg |
| Tekrarlanabilirlik |
±3%(%50 yüklü) |
| Tutarlılıknot2 |
±10%(Aynı modelin partisi) |
| Histerezis |
﹢10% (RF+ - RF-/RF+ |
| Dayanıklılık |
＞Bir milyon kez |
| İlk Direnç |
＞10MΩ(Yüklenmemiş) |
| Tepki Süresi |
＜ 1ms |
| Devam Etme Süresi |
＜ 15ms |
| Test Gerilimi |
Tipik Değer DC 3.3V |
| Çalışma Sıcaklığı |
-20°C ～ 60°C |
| EMI |
Üretmeyin |
| ESD |
Duyarsızlık |
Veri referans sayfası
|
Model:
MD30-60@10kg
|
Model:
MD30-60@20kg
|
Model:
MD30-60@30kg
|
Model:
MD30-60@50kg
|
|
| basınç/kg |
direnç/kΩ |
basınç/kg |
direnç/kΩ |
basınç/kg |
direnç/kΩ |
basınç/kg |
direnç/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
Referans Devresi
Talimatlar
- MD30-60 serisi esnek sensör, polar olmayan bir bileşendir, devrede yönlülük yoktur;
- Kullanırken, lütfen sensörün basınç duyarlı bölgesini sağlam, düz bir yüzeye yerleştirin. Sensörü eğimli veya düzensiz bir yüzeyde kullanmak, sensörü başlangıçta iletken hale getirecektir, yani basınç olmadığında bir "tepki" durumunda; bu durumda, sensör çıkış direnci hala basınç değişikliklerine yanıt verebilir ve karşılık gelen ilişki artık referans veri sayfasına uygulanamaz;
- Destekleyici yüzey ve kuvvet uygulayan yüzey her ikisi de sert ve sert yüzeylerse ve temas yüzeyi sensörün hassas alanından daha büyükse, sensörün kendi yapısı nedeniyle, basınç tepkisi küçük ve kararsız olabilir. Hassas alanın merkezine yuvarlak bir yumuşak kauçuk ped yapıştırılması gerekir, çapı hassas alandan biraz daha küçüktür ve alan hassas alanın alanının %60'ından büyük olmalıdır;
- Sensörü destekleyici yüzeye sabitlemek için çift taraflı bant kullanabilirsiniz. Yapıştırmadan önce destekleyici yüzeyin düzenli ve temiz olmasına dikkat edin. 3M marka çift taraflı bant kullanılması önerilir; özelleştirilmiş hizmetler sağlayın;
- Sensöre stres uygulandıktan ve basıncı koruduktan sonra, çıkış direnç değeri zamanla hafifçe kayacaktır, genellikle %5 içinde. Bu hata, zamanlama kalibrasyonu yöntemiyle azaltılabilir. Kalibrasyon işleminde, basınç uygulandıktan sonraki bekleme süresi, gerçek uygulamalardaki bekleme süresiyle tutarlıdır. Sensörün kuvvet durumu farklı uygulama senaryolarında farklı olduğundan, kullanıcının sensörü gerçek uygulama senaryosuna göre düzenlemesi ve kayma parametrelerini kendilerinin test etmesi önerilir.
Duyurular
- Sensörü kullanırken, alınan yükü eşit hale getirmeye çalışın ve keskin nesnelerin sensöre doğrudan temas etmesini önleyin;
- Aralık dışı kullanım, sensörün performansını azaltacak veya hatta sensörü yok edecektir;
- Sensör terminali bakır ve kalay kaplı malzemeden yapılmıştır ve uç, ihtiyaçlara göre kaynaklanabilir. Lehimleme sıcaklığının çok yüksek olmaması gerektiği, 300°C'yi geçmemesi ve temas süresinin 1 saniyeyi geçmemesi, yüksek sıcaklığın filmin alt tabakasını eritmesini ve deforme etmesini önlemek için not edilmelidir.
