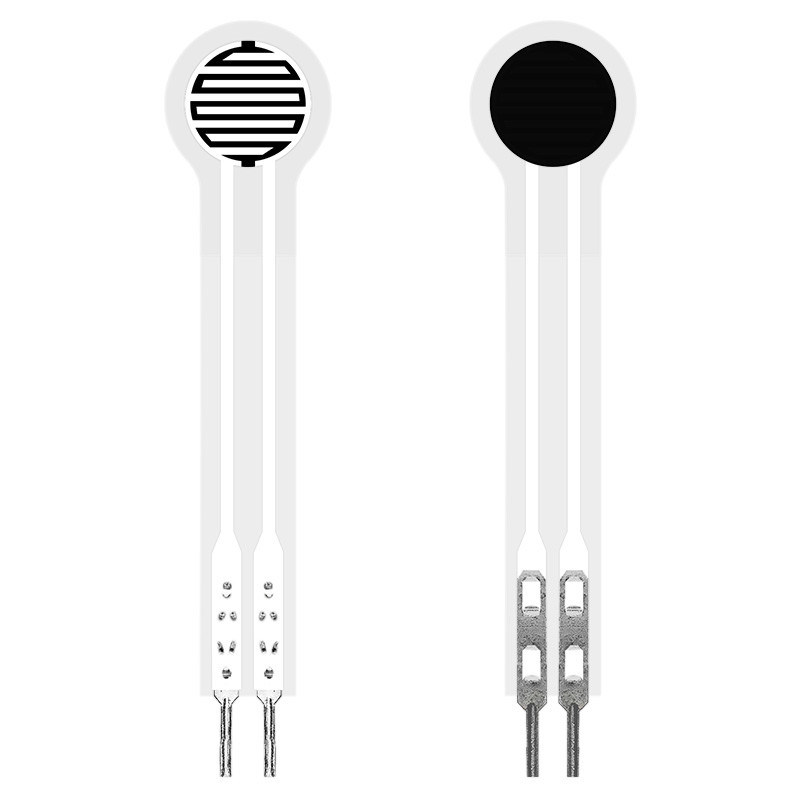

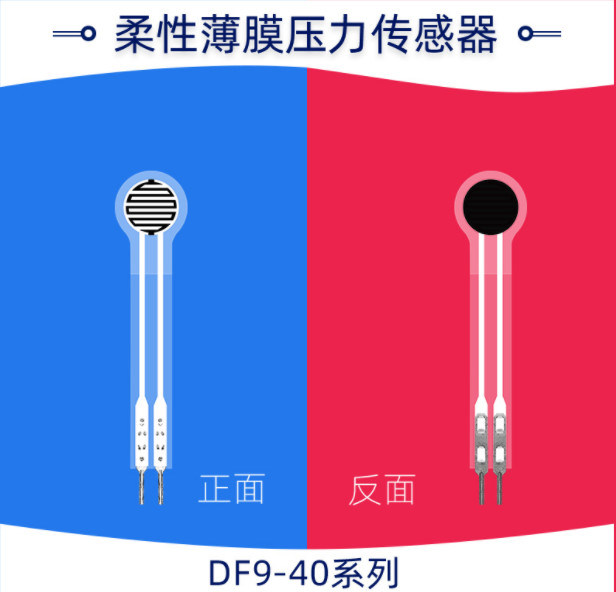

Esnek ince film basınç sensörü DF9-40 Serisi
Açıklama
DF9-40 serisi esnek ince film basınç sensörü, esnek basınç sensörü teknolojisinin bağımsız fikri mülkiyet haklarına sahip yeni bir tür sensördür.Güçlü yapışkanlığı olan esnek ince bir malzemede basılmıştır., bükme direnci ve esnek Nano fonksiyonel malzemelerin yüksek hassasiyeti, böylece basınç algısının yüksek hassasiyetini elde etmek için.
İnce film basınç sensörü bir dirençli sensördür. Sensör yüzeyindeki basınç arttıkça çıkış direnci azalır.Basınç, belirli bir basınç- direnç ilişkisi ile ölçülebilirEsnek yüzeylerdeki basınç ölçümleri için uygundur ve geniş çapta kullanılabilir.Akıllı ev, tüketici elektroniği, otomotiv elektroniği, tıbbi ekipman, endüstriyel kontrol, akıllı robotlar ve diğer alanlar.

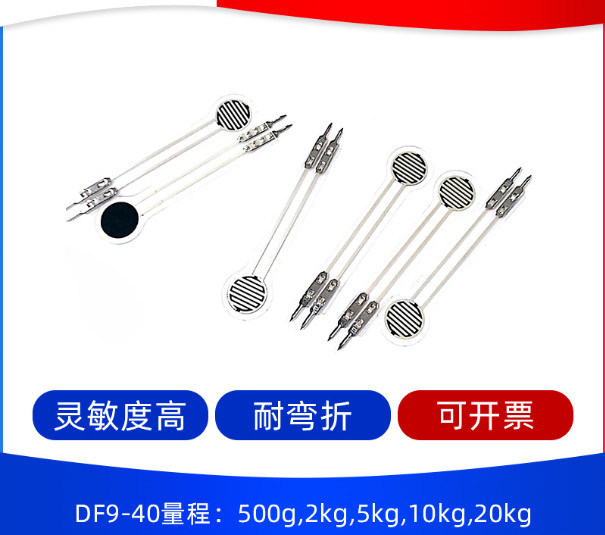

DF9-40 serisi şu anda 500g, 2kg, 5kg, 10kg, 20kg ve diğer farklı yelpazede modellere sahiptir.
Özellikleri
Ø Ultra ince, kalınlığı 0.3mm'den az
Ø Hızlı yanıt
Ø Uzun ömür, 1 milyondan fazla baskı testi geçmiştir
Ø Algılama devresi basit, entegre edilmesi ve uygulanması kolay
Ø Sensör profili özelleştirilebilir
Ø Sensör aralığı parametreleri özelleştirilebilir
Ø RoHS kimlik doğrulama sınavını geçti
Ürün parametreleri
| Logo | Boyut ((mm) |
| Uzunluk | 45.7 |
| Genişliği | 10 |
| Hassas Bölge | φ7.5 |
| Pin pitch | 2.54 |
| Dayanıklılık | 0.2 |
Performans Endeksi
| Model | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Aralık | 0 ~ 500 g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Kalınlığı | ≤0,3 mm | ||||
| Boyut | Specifikasyon ve boyut açıklamasına bakın | ||||
| Çözüm noktasıNot:1 | ≤ 20 g | ≤ 300 g | ≤ 700 g | ||
| Tekrarlanabilirlik | ± 5% ((50% yüklü) | ||||
| Düzgünlüknot2 | ±10% ((Aynı modelin seri) | ||||
| Histeriz | +15% (RF+ - RF-) /RF+ | ||||
| Dayanıklılık | >Bir milyon kez | ||||
| İlk Direniş | >10MΩ(Yüklenmemiş) | ||||
| Yanıt Zamanı | < 1 ms | ||||
| Devam Zamanı | < 15 ms | ||||
| Test Voltajı | Tipik DC değeri 3.3V | ||||
| Çalışma sıcaklığı | -20°C - 60°C | ||||
| EMI | Ürün yok. | ||||
| ESD | Duyarsızlık | ||||
Veri referans sayfası
|
Model: DF9-40@500g |
Model: DF9-40@2kg |
Model: DF9-40@5kg |
Model: DF9-40@10kg |
Model: DF9-40@20kg |
|||||
| basınç/kg | Direnç/kΩ | basınç/kg | Direnç/kΩ | basınç/kg | Direnç/kΩ | basınç/kg | Direnç/kΩ | basınç/kg | Direnç/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
