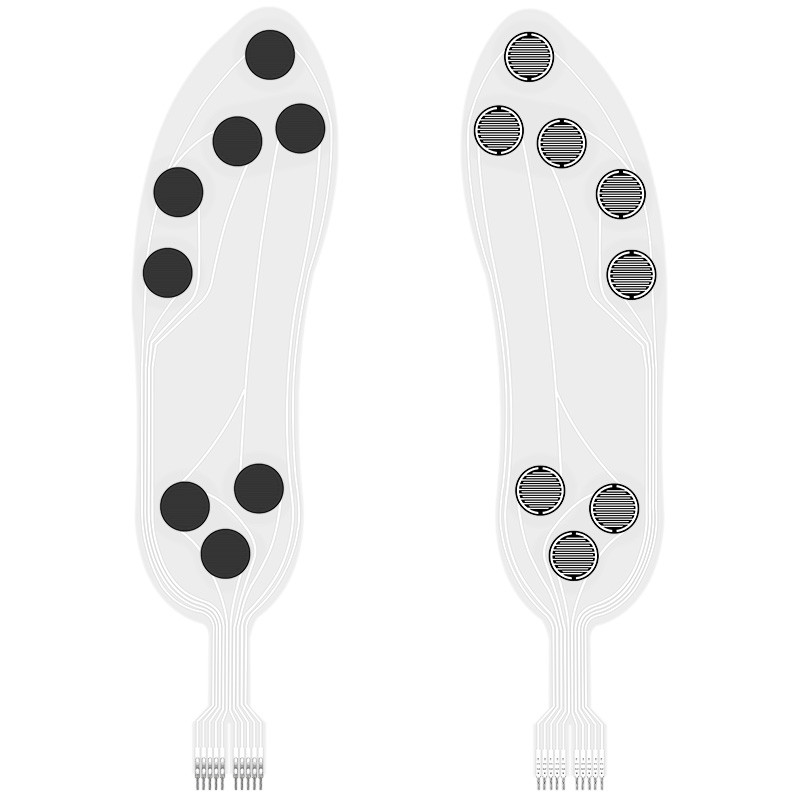

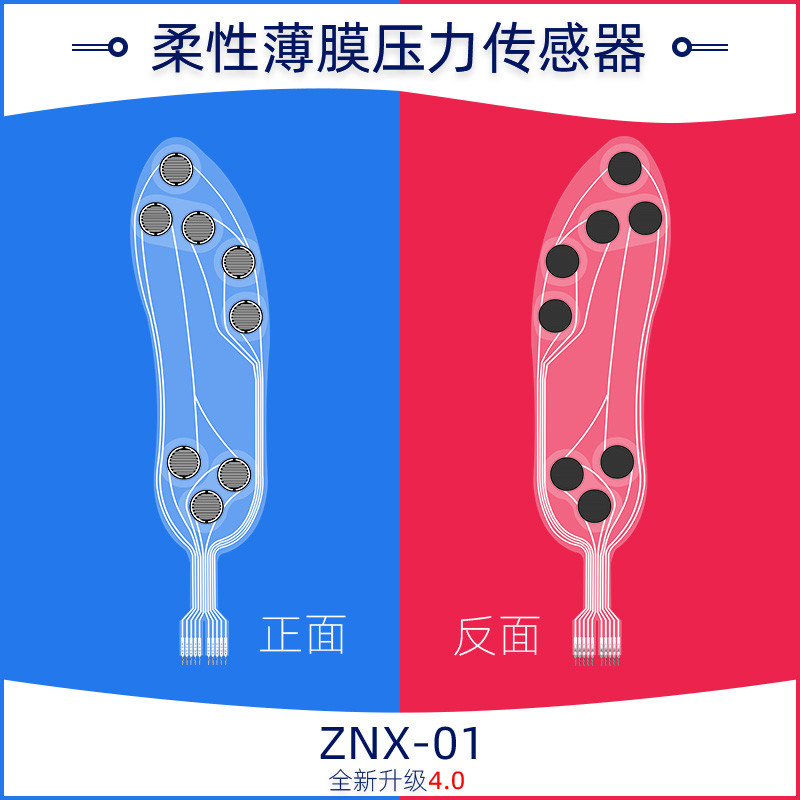

ZNX-01 Esnek İnce Film Basınç Sensörleri Akıllı Tabanlık Varistör Çok Noktalı Sensör

1. ZNX-01 esnek ince film basınç sensörü kutupsal olmayan bir bileşendir, devrede yönlülük yoktur; Kullanırken, lütfen sensörün basınç hassas bölgesini sağlam, düz bir yüzeye yerleştirin. Sensörü eğimli veya düzensiz bir yüzeyde kullanmak, sensörü başlangıçta iletken hale getirecektir, yani basınç olmadığında bir "tepki" durumunda; bu durumda, sensör çıkış direnci hala basınç değişikliklerine yanıt verebilir ve karşılık gelen ilişki artık referans veri tablosu için geçerli değildir;

2. Destek yüzeyi ve kuvvet uygulayan yüzey her ikisi de sert ve sert yüzeylerse ve temas yüzeyi sensörün hassas alanından daha büyükse, sensörün kendi yapısı nedeniyle, basınç tepkisi küçük ve kararsız olabilir. Hassas alanın merkezine yuvarlak bir yumuşak kauçuk ped yapıştırılması gerekir, çapı hassas alandan biraz daha küçüktür ve alan hassas alanın alanının %60'ından büyük olmalıdır;

3. Sensörü destek yüzeyine sabitlemek için çift taraflı bant kullanabilirsiniz. Yapıştırmadan önce destek yüzeyinin düzenli ve temiz olmasına dikkat edin. 3M marka çift taraflı bant kullanılması önerilir; özelleştirilmiş hizmetler sağlayın;

4. Sensöre basınç uygulandıktan ve basıncı koruduktan sonra, çıkış direnç değeri zamanla hafifçe kayacaktır, genellikle %5 içinde. Bu hata, zamanlama kalibrasyonu yöntemiyle azaltılabilir. Kalibrasyon işleminde, basınç uygulandıktan sonraki bekleme süresi, gerçek uygulamalardaki bekleme süresiyle tutarlıdır. Sensörün kuvvet durumu farklı uygulama senaryolarında farklı olduğundan, kullanıcının sensörü gerçek uygulama senaryosuna göre düzenlemesi ve kayma parametrelerini kendilerinin test etmesi önerilir.


Duyurular

• Sensörü kullanırken, alınan yükü eşit hale getirmeye çalışın ve keskin nesnelerin sensöre doğrudan temas etmesini önleyin;
• Aşırı aralık kullanımı sensörün performansını azaltacak veya hatta sensörü yok edecektir;
• Sensör terminali bakır ve kalay kaplı malzemeden yapılmıştır ve uç, ihtiyaçlara göre kaynaklanabilir. Lehimleme sıcaklığının çok yüksek olmaması gerektiği, 300°C'yi geçmemesi ve temas süresinin 1 saniyeyi geçmemesi, yüksek sıcaklığın film alt tabakasını eritmesini ve deforme etmesini önlemek için not edilmelidir.
