Çok Amaçlı Kullanım İçin En İyi Esnek İnce Film Basınç Sensörü SF45-65 Hızlı Tepki
Açıklama
SF45-65 esnek ince film basınç sensörü, bağımsız fikri mülkiyet haklarına sahip esnek basınç algılama teknolojisini kullanan yeni bir sensör türüdür. Güçlü yapışma, bükülme direnci ve yüksek hassasiyetli esnek nano-fonksiyonel malzemelerle esnek ve ince malzemelere basılmıştır. Böylece basıncın yüksek hassasiyetli tespiti sağlanabilir.
SF45-65 esnek film basınç sensörü, dirençli bir sensördür. Sensörün yüzeyine uygulanan basınç arttıkça çıkış direnci azalır. Belirli bir basınç-direnç ilişkisi yoluyla basınç ölçülebilir.

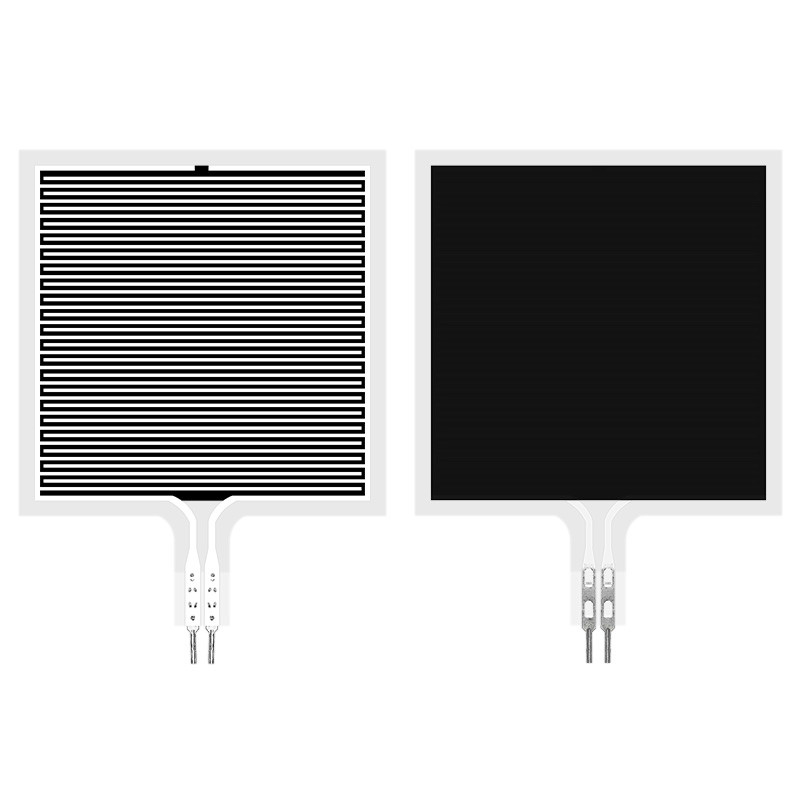

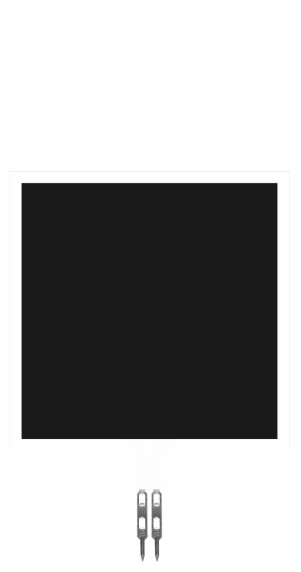

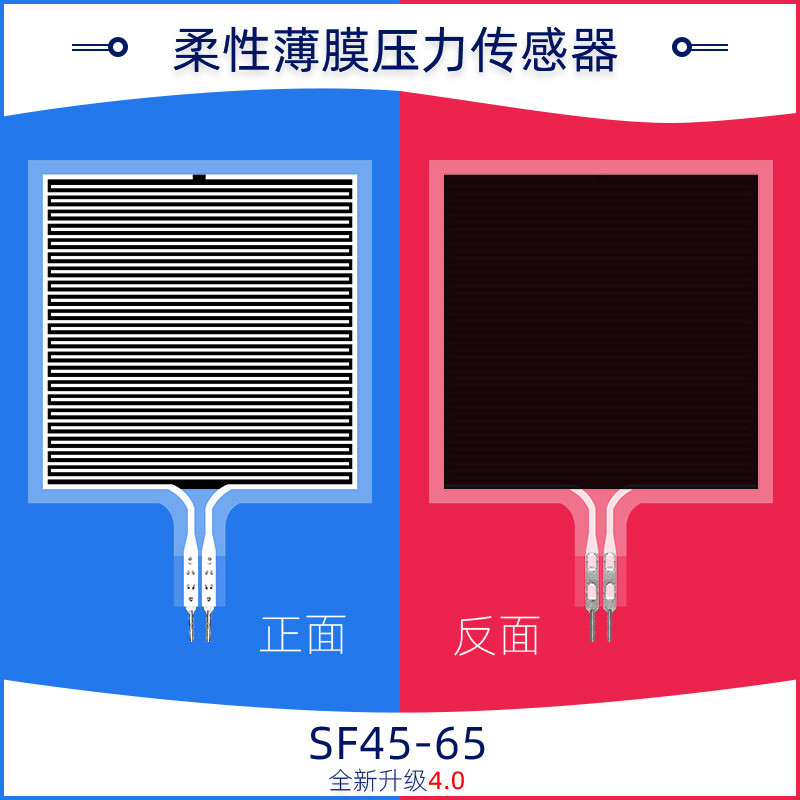

SF45-65 esnek film basınç sensörü, kare bir hassas alana sahip bir basınç sensörüdür. Hassas alan 46*46mm boyutundadır ve 5kg'a kadar basıncı ölçebilir. Esnek yüzeylerdeki basınç ölçüm senaryoları için uygundur ve akıllı ev, tüketici elektroniği, otomotiv elektroniği, tıbbi ekipman, endüstriyel kontrol, akıllı robotlar ve diğer alanlarda yaygın olarak kullanılabilir.
Özellikler
Ø Ultra ince, kalınlık 0,4 mm'den az
Ø Bükülmeye karşı direnç
Ø Hızlı tepki
Ø Uzun ömür, 1 milyondan fazla kez basma testinden geçti
Ø Çıkış sinyalinin tespiti kolaydır
Ø Ürün uzunluğu, boyutu, pin paketi özelleştirilebilir, vb.
Ø Sensör aralığı parametreleri özelleştirilebilir.
Performans Endeksi
| Model |
SF45-65 |
| Aralık |
0~5kg |
| Kalınlık |
≤0.4mm |
| Boyut |
Şartname ve boyut açıklamasına bakın |
| Tepki noktası |
≤30g |
| Tekrarlanabilirlik |
±5%(%50 yüklü) |
| Tutarlılık |
±15%(Şartname ve boyut açıklamasına bakın) |
| Histerezis |
+%10 (RF+ - RF-)/RF+ |
| Dayanıklılık |
＞Bir milyon kez |
| İlk Direnç |
＞10MΩ(Yüklenmemiş) |
| Tepki Süresi |
＜1ms |
| Devam Etme Süresi |
＜15ms |
| Test Gerilimi |
Tipik Değer DC 3.3V |
| Çalışma Sıcaklığı |
-20℃ ~ 60℃ |
| EMI |
Üretmez |
| ESD |
Duyarsızlık |
| Model |
basınç/Kgf |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
| SF45-65 |
direnç/KΩ |
4.04 |
1.87 |
1.17 |
0.86 |
0.62 |
0.46 |
0.37 |
0.32 |
0.27 |
0.25 |
0.20 |
0.17 |
Referans Devresi
Talimatlar
SF45-65 esnek ince film basınç sensörü kutupsal olmayan bir bileşendir, devrede yönlülük yoktur；
- Kullanırken, lütfen sensörün basınca duyarlı bölgesini sağlam, düz bir yüzeye yerleştirin. Sensörü eğimli veya düzensiz bir yüzeyde kullanmak, sensörü başlangıçta iletken hale getirecektir, yani basınç olmadığında bir "tepki" durumunda; bu durumda, sensör çıkış direnci hala basınç değişikliklerine yanıt verebilir ve karşılık gelen ilişki artık referans veri sayfasına uygulanamaz;
- Destekleyici yüzey ve kuvvet uygulayan yüzey her ikisi de sert ve sert yüzeyler ise ve temas yüzeyi sensörün hassas alanından daha büyükse, sensörün kendi yapısı nedeniyle, basınç tepkisi küçük ve kararsız olabilir. Hassas alanın merkezine yuvarlak bir yumuşak kauçuk ped yapıştırılması gerekir, çapı hassas alandan biraz daha küçüktür ve alan hassas alanın alanının %60'ından büyük olmalıdır;
- Sensörü destekleyici yüzeye sabitlemek için çift taraflı bant kullanabilirsiniz. Yapıştırmadan önce destekleyici yüzeyin düzenli ve temiz olmasına dikkat edin. 3M marka çift taraflı bant kullanılması önerilir; özelleştirilmiş hizmetler sağlayın;
Duyurular
- Sensörü kullanırken, alınan yükü eşit hale getirmeye çalışın ve keskin nesnelerin sensöre doğrudan temas etmesini önleyin;
- Aşırı aralık kullanımı sensörün performansını azaltacak veya hatta sensörü yok edecektir;
- Sensör terminali bakır ve kalay kaplı malzemeden yapılmıştır ve uçlar ihtiyaçlara göre kaynaklanabilir. Lehimleme sıcaklığının çok yüksek olmaması gerektiği, 300°C'yi geçmemesi ve temas süresinin 1 saniyeyi aşmaması, yüksek sıcaklığın film alt tabakasını eritmesini ve deforme etmesini önlemek için not edilmelidir.
