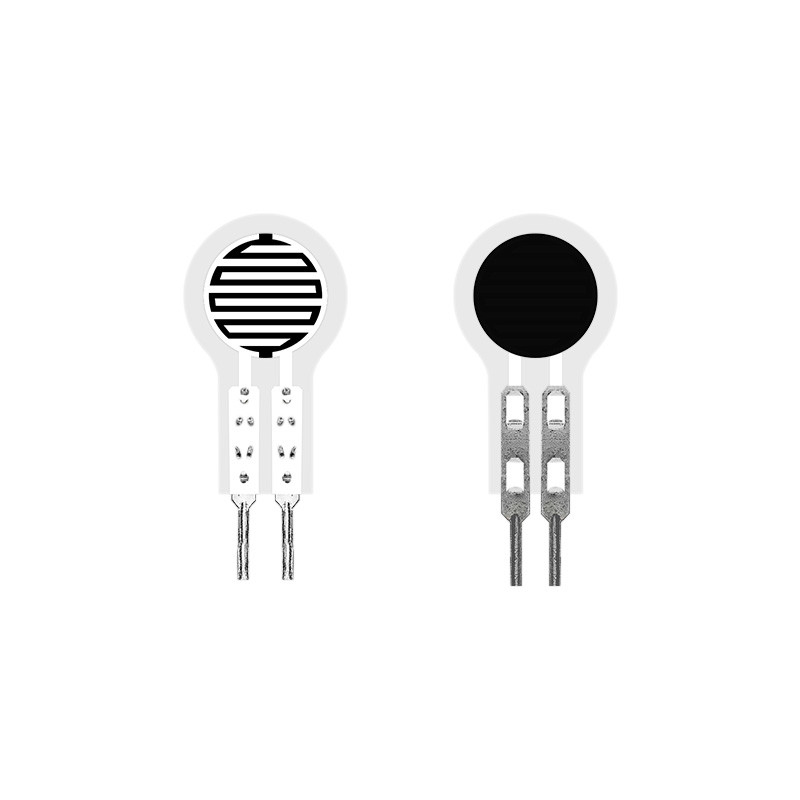

Akıllı Esnek İnce Film Basınç Sensörü DF9-16 Serisi
Açıklama
DF9-16 serisi esnek ince film basınç sensörü, esnek basınç sensörü teknolojisine sahip, bağımsız fikri mülkiyet haklarına sahip yeni bir sensör türüdür. Yüksek yapışma, bükülme direnci ve yüksek hassasiyete sahip esnek Nano fonksiyonel malzemeler ile esnek ince bir malzeme üzerine basılmıştır, böylece basınç algılamada yüksek hassasiyet elde edilir.
İnce film basınç sensörü, dirençli bir sensördür. Sensör yüzeyindeki basınç arttıkça çıkış direnci azalır. Belirli bir basınç-direnç ilişkisi aracılığıyla basınç ölçülebilir. Esnek yüzeylerdeki basınç ölçüm senaryoları için uygundur ve akıllı ev, tüketici elektroniği, otomotiv elektroniği, tıbbi ekipman, endüstriyel kontrol, akıllı robotlar ve diğer alanlarda yaygın olarak kullanılabilir.

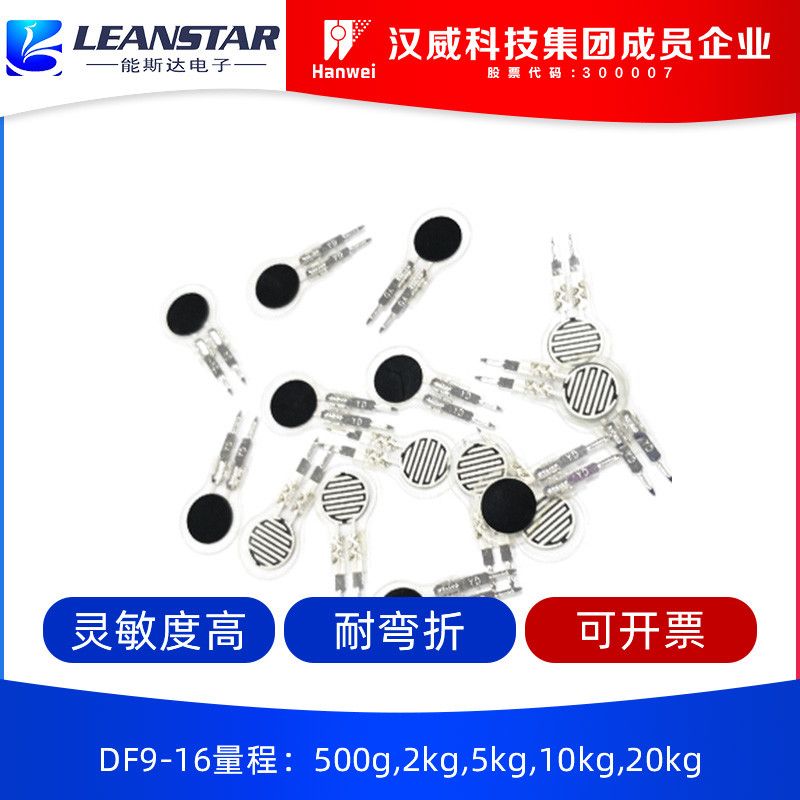

DF9-16 serisi şu anda 500g, 2kg, 5kg, 10kg, 20kg ve diğer farklı aralık modellerine sahiptir.
Özellikler
Ø Ultra ince, kalınlık 0,3 mm'den az
Ø Hızlı tepki
Ø Uzun ömür, 1 milyondan fazla kez basma testinden geçti
Ø Algılama devresi basittir, entegre edilmesi ve uygulanması kolaydır
Ø Sensör profili özelleştirilebilir
Ø Sensör aralığı parametreleri özelleştirilebilir
Ø RoHS Kimlik Doğrulaması Geçti
Ürün parametreleri
| Logo | Boyut (mm) |
| Uzunluk | 23.2 |
| Genişlik | 10 |
| Hassas Bölge | φ7.8 |
| Pin aralığı | 2.54 |
| Tolerans | 0.2 |
Performans Endeksi
| Model | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| Aralık | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Kalınlık | ≤0.3mm | ||||
| Boyut | Şartname ve boyut açıklamasına bakın | ||||
| Tepki noktası注1 | ≤20g | ≤300g | ≤700g | ||
| Tekrarlanabilirlik | ±%5 (%50 Yüklü) | ||||
| Tutarlılık注2 | ±%10 (Aynı modelin partisi) | ||||
| Histerezis | +%15 (RF+ - RF-)/RF+ | ||||
| Dayanıklılık | ＞Bir milyon kez | ||||
| İlk Direnç | ＞10MΩ(Yüklenmemiş) | ||||
| Tepki Süresi | < 1ms | ||||
| Devam Etme Süresi | < 15ms | ||||
| Test Gerilimi | Tipik Değer DC 3.3V | ||||
| Çalışma Sıcaklığı | -20℃ - 60℃ | ||||
| EMI | Üretmez | ||||
| ESD | Duyarsızlık | ||||
Veri referans tablosu
Model: DF9-16@500g | Model: DF9-16@2kg | Model: DF9-16@5kg | Model: DF9-16@10kg | Model: DF9-16@20kg | |||||
| basınç/kg | direnç/kΩ | basınç/kg | direnç/kΩ | basınç/kg | direnç/kΩ | basınç/kg | direnç/kΩ | basınç/kg | direnç/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
