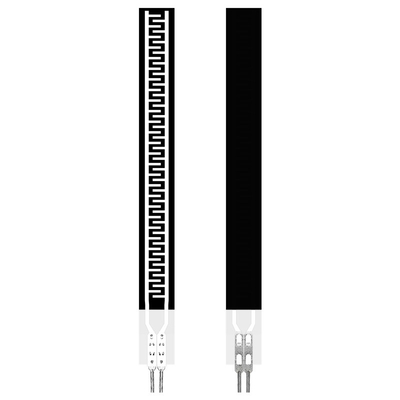

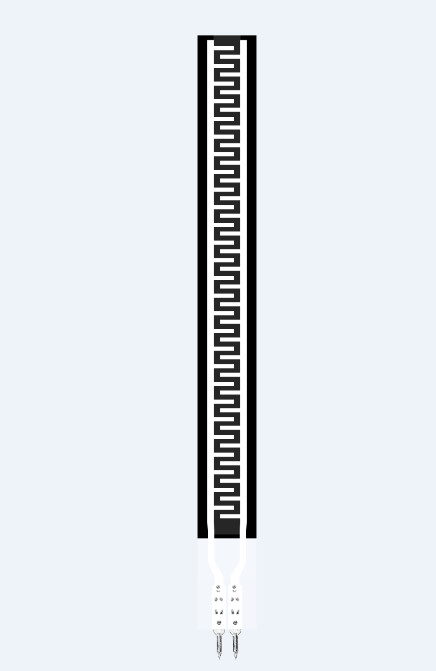

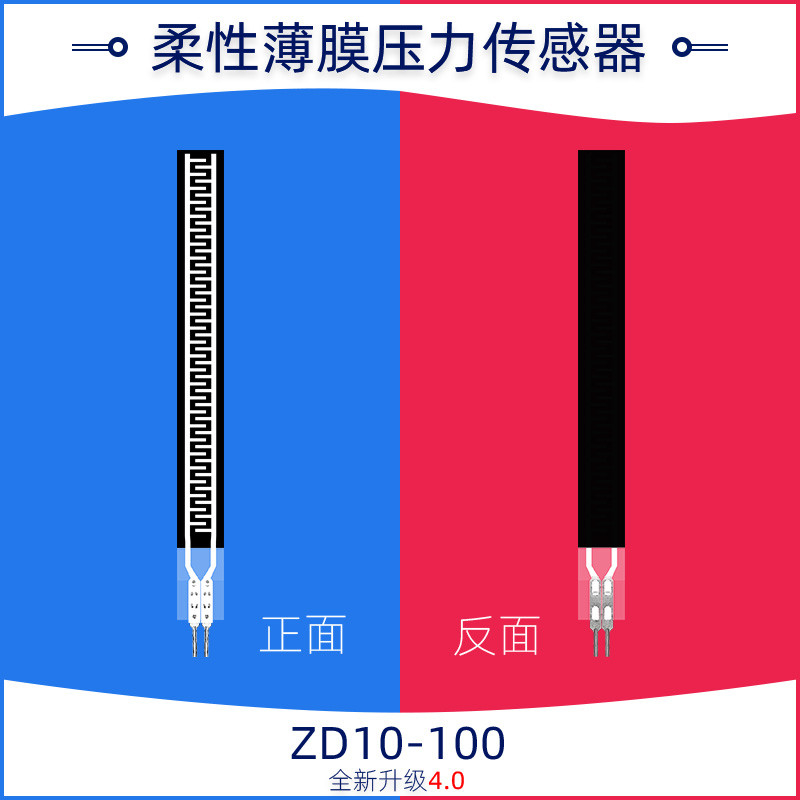

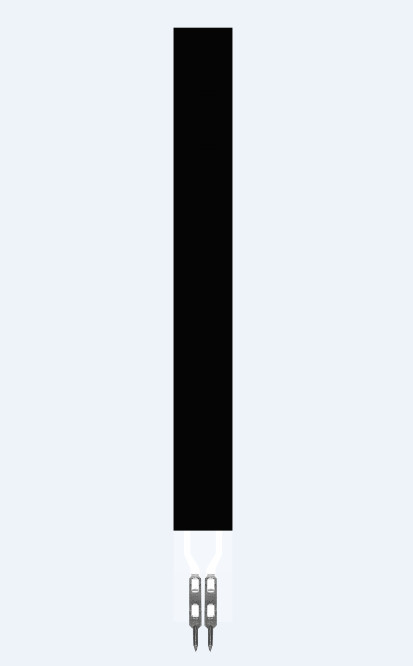

ODM Smart Flexible Thin Film Pressure Sensor ZD10-100 For Health

Sağlık İçin ODM Akıllı Esnek İnce Film Basınç Sensörü ZD10-100

Ürünler - Breathalyzer Alkol Test Cihazı
  • Vurgulamak

    ODM ince film basınç sensörü

    ,

    ince film basınç sensörü ZD10-100

    ,

    Akıllı Esnek Sağlık basınç sensörü

  • OEM/ODM
    desteklenen
  • e-posta
    satış@wgsensor.com
  • Naber
    +8613333637163
  • Menşe yeri
    Çin
  • Marka adı
    WG Sensor™
  • Sertifika
    CE RoHS
  • Model numarası
    ZD10-100
  • Min sipariş miktarı
    99 adet
  • Fiyat
    1-99pcs/2.5USD ~ 100-1000pcs/2USD (Negotiable)
  • Ambalaj bilgileri
    karton
  • Teslim süresi
    5-10 iş günü
  • Ödeme koşulları
    T/T, L/C, Western Union, MoneyGram
  • Yetenek temini
    10000000 adet / yılda

Sağlık İçin ODM Akıllı Esnek İnce Film Basınç Sensörü ZD10-100

  • ODM Smart Flexible Thin Film Pressure Sensor ZD10-100 For Health
  • ODM Smart Flexible Thin Film Pressure Sensor ZD10-100 For Health
  • ODM Smart Flexible Thin Film Pressure Sensor ZD10-100 For Health
  • ODM Smart Flexible Thin Film Pressure Sensor ZD10-100 For Health
Fiyat Al Şimdi başvurun

Sağlık için Akıllı Esnek İnce Film Basınç Sensörü ZD10-100



Açıklama




ZD10-100 esnek ince film basınç sensörü, esnek basınç sensörü teknolojisinin bağımsız fikri mülkiyet haklarına sahip yeni bir sensör türüdür.Yüksek basınç algılama hassasiyeti elde etmek için güçlü yapışma, eğilme direnci ve esnek Nano fonksiyonel malzemelerin yüksek hassasiyeti ile esnek ince malzeme üzerine basılmıştır.

Esnek film basınç sensörü dirençli bir sensördür.Sensör yüzeyine uygulanan basınç arttıkça çıkış direnci azalır.Basınç, belirli bir basınç-direnç ilişkisi aracılığıyla ölçülebilir.

ZD10-100, esas olarak belirli bir alanda küçük basınç tespiti için kullanılır.Tepki noktası 50 g'ın altına kadar düşüktür, bu da ZD10-100 sensörünün yüzeyindeki basınç tetikleyicisini ve basınç değişimini etkili bir şekilde algılayabilir.Akıllı ev, tüketici elektroniği, otomotiv elektroniği ve diğer alanlarda yaygın olarak kullanılabilir





Özellikleri

Ø Ultra ince, kalınlık 0,3 mm'den az

Ø Esnek su geçirmez paket

Ø eğilme direnci

Ø Hızlı yanıt

Ø Uzun ömür, 1 milyondan fazla kez presleme testini geçti

Ø Çıkış sinyalinin algılanması kolaydır

Ø Özelleştirilebilir ürün uzunluğu, boyutu, pin paketi vb.

Ø Sensör aralığı parametreleri özelleştirilebilir





Performans Endeksi


modeli ZD10-100
Menzil 0~500g
Kalınlık ≤0.3mm
Boyut Spesifikasyona ve boyut açıklamasına bakın
Yanıt noktası1 ≤50g
tekrarlanabilirlik ±5%(%50 yüklü)
Tutarlılık2 ±15%(Aynı modelin partisi)
histerezis +%10 (RF+ - RF-)/RF+
dayanıklılık ＞Bir milyon kez
İlk Direnç ＞10MΩ(Yüksüz)
Tepki Süresi ＜1ms
Devam Süresi ＜15ms
Test Voltajı Tipik Değer DC 3.3V
Çalışma sıcaklığı -20℃ ~ 60℃
EMI Ürün yok
ESD duyarsızlık



Veri referans sayfası


modeli basınç/gf 50 100 150 200 250 300 350 400 450 500
ZD10-100 Direnç/KΩ 10.29 5.34 3.98 3.32 2.98 2.82 2.66 2.55 2.47 2.43


Not: Simgedeki eğri, belirli koşullar altında ölçülen verilerden çizilir.Eğrinin ilişkisi sadece referans içindir.Gerçek veriler, kurulumdan sonra belirli uygulamaya göre test edilmelidir.


Referans Devresi

Sağlık İçin ODM Akıllı Esnek İnce Film Basınç Sensörü ZD10-100 0

Talimatlar
  • ZD10-100 esnek basınç sensörü polar olmayan bir bileşendir, devrede yönlülük yoktur;
  • Kullanırken lütfen sensörün basınca duyarlı bölgesini sağlam, düz bir yüzeye yerleştirin.Sensörün kavisli veya düzensiz bir yüzey üzerinde kullanılması, sensörü başlangıçta iletken, yani basınç olmadığında "tepki" durumunda yapacaktır;bu durumda, sensör çıkış direnci basınç değişikliklerine hala tepki verebilir ve ilgili ilişki artık referans veri sayfası için geçerli değildir;
  • Destek yüzeyi ve kuvvet uygulama yüzeyi hem sert hem de sert yüzeylerse ve temas yüzeyi sensörün kendi yapısından dolayı sensör boyutundan (sensör duyarlı alan boyutu 52mm*10mm) daha büyükse, basınç tepkisi küçük olabilir ve dengesiz.Hassas alanın merkezine yuvarlak yumuşak bir lastik ped yapıştırılması gerekir, çap hassas alandan biraz daha küçüktür ve alan hassas alanın %60'ından büyük olmalıdır;
  • Sensörü destek yüzeyine sabitlemek için çift taraflı bant kullanabilirsiniz.Yapıştırmadan önce destek yüzeyinin düzenli ve temiz olmasına dikkat edin.3M marka çift taraflı bant kullanılması tavsiye edilir;özelleştirilmiş hizmetler sağlamak;
  • Sensör strese girdikten ve basıncı koruduktan sonra, çıkış direnci değeri zaman içinde, genellikle %5 içinde biraz kayacaktır.Bu hata, zamanlama kalibrasyonu yöntemiyle azaltılabilir.Kalibrasyon işleminde, basınç uygulandıktan sonraki bekleme süresi, gerçek uygulamalardaki bekleme süresi ile tutarlıdır.Farklı uygulama senaryolarında sensörün kuvvet durumu farklı olduğundan, kullanıcının sensörü gerçek uygulama senaryosuna göre düzenlemesi ve sapma parametrelerini kendi başına test etmesi önerilir.

Duyurular

  • Sensörü kullanırken, yükü eşit şekilde almaya çalışın ve keskin nesnelerle sensörle doğrudan temastan kaçının;
  • Aşırı menzil kullanımı sensörün performansını düşürür ve hatta sensörü yok eder;
  • Sensör terminali bakır ve kalay kaplı malzemeden olup, kurşun ihtiyaca göre kaynak yapılabilir.Lehimleme sıcaklığının çok yüksek olmamasına dikkat edilmelidir, yüksek sıcaklığın erimesini ve film alt tabakasını deforme etmesini önlemek için 300°C'yi geçmemesi ve temas süresinin 1 saniyeyi geçmemesi tavsiye edilir. .
