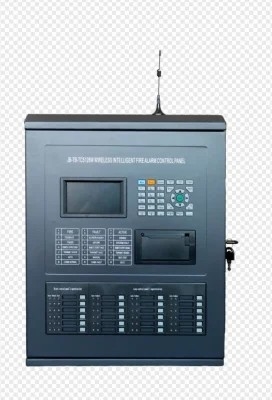

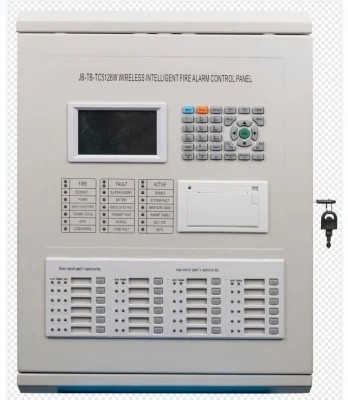

Telsiz Akıllı Yangın Alarmı Kontrol Paneli Blok / Ev / Okul Güvenliği için ((64 Nokta Konumu)
Önsöz
The JB-TB-TC5126W wireless intelligent fire alarm control panel is a new generation of intelligent integrated wireless fire alarm control panel designed and developed under our company's full investigation of the fire protection market demand, şirketin yangın koruma endüstrisinde uzun yılların yangın mühendisliği deneyimini özetliyor ve GB4717-2005 yangın alarmı kontrol panelinin gereksinimlerini tamamen karşılıyor,GA1151-2014 Yangın alarm sisteminin kablosuz iletişim fonksiyonu ve GB16806-2006 Yangın bağlantısı kontrol sistemi için genel gereksinimler.
Kontrol paneli duvara monte yapı ve modüler tasarım benimser ve tam işlev, yüksek güvenilirlik ve esnek yapılandırma özelliklerine sahiptir.kullanımı kolay.Bu kontrol paneli alarm noktalarına kablosuz olarak bağlanabilir.JB-TB-TC5126W kablosuz akıllı yangın alarmı kontrol paneli nokta tipi kablosuz ısı dedektörleri ile eşleştirilebilir, kablosuz smEntere dedektörleri, MCP, kablosuz yanıcı gaz dedektörleri vb.Lütfen bu kontrol panelini kullanmadan ve çalıştırmadan önce bu kılavuzu dikkatlice okuyun.Gönderildikten ve kabul edildikten sonra, bu kılavuz özel bir kişi tarafından bakılmalı ve gelecekteki referans için uygun şekilde saklanmalıdır!

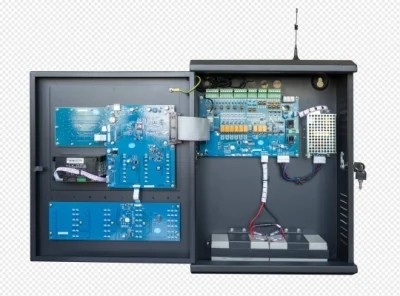

Kontrol paneli bileşenlerinin tanıtımı
Kontrol paneliyle daha iyi tanışmanızı sağlamak için, kontrol panelinin ana bileşenleri kısaca tanıtılır:
·AnaKontrol modülü
Ana kontrol panosu, sistemin diğer bileşenleri tarafından iletilmiş bilgi verilerini analiz etmek ve işlemekle sorumludur ve veri analizi sonuçlarına göre,Sistemdeki diğer bileşenlere karşılık gelen komutları çalıştırmak için komuta etmek, örneğin kontrol hoparlörü ses alarmı, vb.
·Ekran modülü
Ekran bileşeni, alarm bilgisi için ana çıkış arayüzünü ve günlük bakım ve sorgu arayüzünü sağlar.
·Anahtar modülü
Matrix düğmeleri, kullanıcıların sistemi kurmaları ve sürdürmeleri için çok uygun olan kontrol panelinde kullanılır.
·POwer modülü
Güç kaynağı modülü, tüm sistem ekipmanı için güç sağlar ve ana güç hatası, bekleme gücü hatası ve bekleme gücü alt voltajı gibi güç hatası sinyalleri sağlar.ve iyi bir anti müdahale yeteneğine sahiptir.
·Kablosuz 470 modülü
470MHzFSK kodlu iki yönlü iletişim 32 kablosuz cihazla iletişim kurabilir.
·LoopKontrol paneli
Bu kontrol paneli, daha az kabloya ve yüksek güvenilirliğe sahip 18 akıllı döngü kontrol paneli ile bağlanabilir.El ateş kontrolü başlatma panelindeki her bir başlatma / durdurma anahtarı, tanımla sisteme bağlı herhangi bir otobüs ekipmanıyla ilişkilendirilebilir., ve otobüs bağlantı ekipmanlarının başlatma / durdurma kontrolünü tamamlayarak mühendislik kablolamalarının doğuştan var olan sorunlarını iyice çözüyor,ekipman konfigürasyonu ve alarm bağlantısı entegre sisteminin kurulumu ve hata ayıklaması.
·Direct kontrol paneli
Bu kontrol paneli, 6 yönlü üç telli doğrudan kontrol paneli ile donatılabilir ve çıkış hattının açık devre ve kısa devre tespit etme işlevlerine sahiptir.Kontrol modülünün kendisinin güvenilirliğini ve önemli ekipmanlarla bağlantısını maksimum ölçüde garanti edebilen.
Ana teknik özellikler
1 güç kaynağı
Ana güç kaynağı: AC 220V (3.5A) voltaj aralığı + 10% ~ 15%.
Yedek güç kaynağı: kurşun asitli 12V/3.3Ah 2 pil.
2 Çalışma ortamı
Sıcaklık: -10°C ~ +55°C.
Nemlilik: ≤95%, yoğunlaşmayan.
3 Ekipman kapasitesi
Döngüler sayısı: iki kablosuz döngü.
Her döngüdeki bileşen sayısı: 32 puan.
Ağ bölümlerinin sayısı: 29.
4 kablo sistemi gereksinimleri
CAN otobüsü: Çapraz kesim alanı ≥ 1,0 mm olan RVS bükülmüş çift.
5 Radyo frekansı parametreleri
İletişim gücü: < 20dBm
İletişim mesafesi: ≤50m
Frekans bandı: 470MHz
6 Uygulama standartları
Uygulama standardı: GB4717-2005 yangın alarm kontrol paneli
GA 1151-2014 yangın alarm sisteminin kablosuz iletişim fonksiyonuna ilişkin genel gereksinimler
GB16806-2006 yangın bağlantısı kontrol sistemi
Hata ve anormal bilgi işleme ve düzenli kontrol
| - Hayır, hayır. | Suç | Sebep | Çözüm |
| 1 | Başlatıldıktan sonra görüntü yok veya anormal görüntü |
A. Güç kaynağı anormal. B. Ekran paneli kablosuyla kötü bağlantı |
A. 24V güç kaynağını kontrol edin. B. Bağlantı kablosunu kontrol edin.
|
| 2 | "Ana güç arızası" çalıştırıldıktan sonra |
A. Değişen güç yok B. AC sigortası yanmış. |
A. AC kablosunu kontrol edin ve bağlayın B. Değişimli sigortayu değiştirin (parametreler için etikete bakın) |
| 3 | Başlatıldıktan sonra, "bekleme başarısızlığı" görüntülenir. |
A. Sigorta bozuldu. B. Kötü hat bağlantısı C. Pil kaybı veya hasarı |
A. Güvenlik tüpünü değiştirin (parametreler için etikete bakın) B. Güç kutusu açın ve ilgili bağlantıları kontrol C. Değişen güç kaynağı altında 8 saatten fazla çalıştırıldıktan sonra, hatayı ortadan kaldıramazsanız bataryayı değiştirin. |
| 4 | Dış ekran panelini kaydetemiyorum | İletişim hattı bağlantısı hatası veya kötü |
Yangın gösterge panelinin güç hattı ve iletişim hattı kontrol
|
| 5 | basma |
A. Baskı için ayarlanmamış B. Yazıcı kablosunun kötü bağlantısı C. Yazıcı bozuk. |
A. Ayarları sıfırla B. İyi kontrol edin ve bağlanın C. Yazıcıyı değiştir |
| 6 | El düğmesine basıldıktan sonra yanıt yok |
A. El yasaklama durumu B. El ateşleme başlatma diskinin kötü kablo bağlantısı |
A. Başlatma modunu sıfırla B. İyi kontrol edin ve bağlanın |
| 7 | ekipman arızaları |
A.Ekipmanın bağlantısını kesmek B. Ekipman hasar görmüş. |
A. Bağlantıyı kontrol edin. B. Ekipmanın değiştirilmesi
|
| 8 | Saat hatası, depo hatası, döngü hatası vb. |
A. Çevre müdahalesi B. Uyumlu parçaların yaşlanması |
A. Yerleşimin iyi durumda olup olmadığını kontrol edin B. Teknik servis departmanımızı bilgilendirin. |
