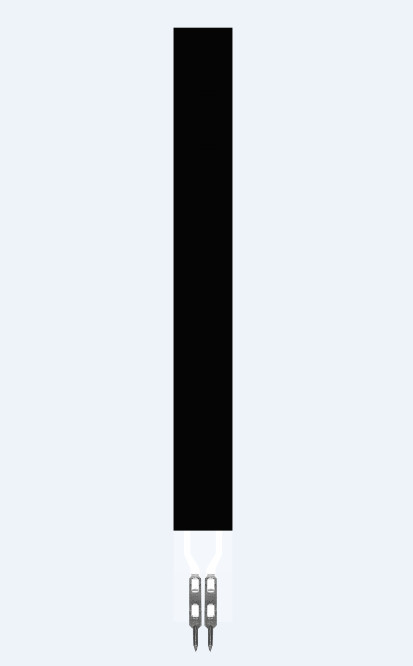

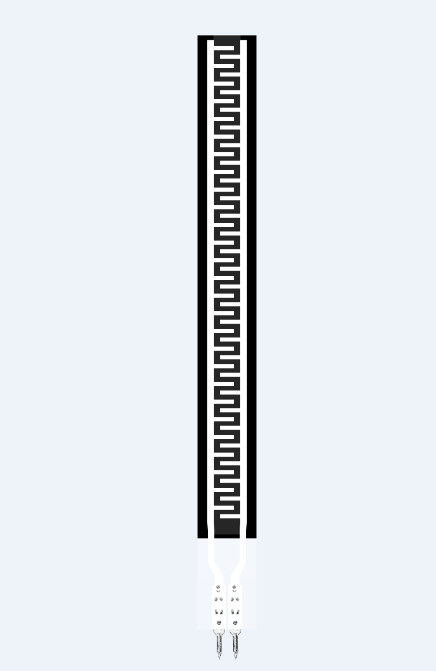

DC3.3V ZD10-100 İnce Film Basınç Algılayıcıları Özel Basınç Değiştiricisi

• ZD10-100 esnek basınç sensörü, kutupsal olmayan bir bileşendir, devrede yönlülük yoktur;
• Kullanırken, lütfen sensörün basınç duyarlı bölgesini sağlam, düz bir yüzeye yerleştirin. Sensörü eğimli veya düzensiz bir yüzeyde kullanmak, sensörü başlangıçta iletken hale getirecektir, yani basınç yokken bir "tepki" durumunda; bu durumda, sensör çıkış direnci hala basınç değişikliklerine yanıt verebilir ve karşılık gelen ilişki artık referans veri sayfasına uygulanamaz;
• Destek yüzeyi ve kuvvet uygulama yüzeyi hem sert hem de sert yüzeylerse ve temas yüzeyi sensör boyutundan (sensör duyarlı alanı boyutu 52mm*10mm) daha büyükse, sensörün kendi yapısı nedeniyle, basınç tepkisi küçük ve kararsız olabilir. Duyarlı alanın merkezine yuvarlak bir yumuşak kauçuk ped yapıştırılması gerekir, çapı duyarlı alandan biraz daha küçüktür ve alan duyarlı alanın alanının %60'ından büyük olmalıdır;
• Sensörü destek yüzeyine sabitlemek için çift taraflı bant kullanabilirsiniz. Yapıştırmadan önce destek yüzeyinin düzenli ve temiz olmasına dikkat edin. 3M marka çift taraflı bant kullanılması önerilir; özelleştirilmiş hizmetler sağlayın;
• Sensöre stres uygulandıktan ve basıncı koruduktan sonra, çıkış direnç değeri zamanla hafifçe kayacaktır, genellikle %5 içinde. Bu hata, zamanlama kalibrasyonu yöntemiyle azaltılabilir. Kalibrasyon işleminde, basınç uygulandıktan sonraki bekleme süresi, gerçek uygulamalardaki bekleme süresiyle tutarlıdır. Sensörün kuvvet durumu farklı uygulama senaryolarında farklı olduğundan, kullanıcının sensörü gerçek uygulama senaryosuna göre düzenlemesi ve kayma parametrelerini kendilerinin test etmesi önerilir.

Duyurular

• Sensörü kullanırken, alınan yükü eşit hale getirmeye çalışın ve keskin nesnelerin sensöre doğrudan temasından kaçının;
• Aşırı aralık kullanımı, sensörün performansını azaltacak veya hatta sensörü yok edecektir;
• Sensör terminali bakır ve kalay kaplı malzemeden yapılmıştır ve uçlar gerektiğinde kaynaklanabilir. Lehimleme sıcaklığının çok yüksek olmaması gerektiği, 300°C'yi geçmemesi ve temas süresinin 1 saniyeyi geçmemesi önerilir, böylece yüksek sıcaklığın filmi eritmesi ve deforme etmesi önlenir.
