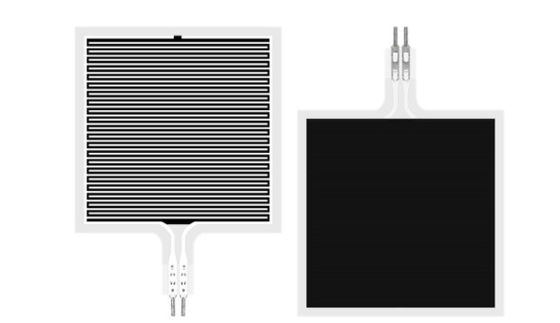

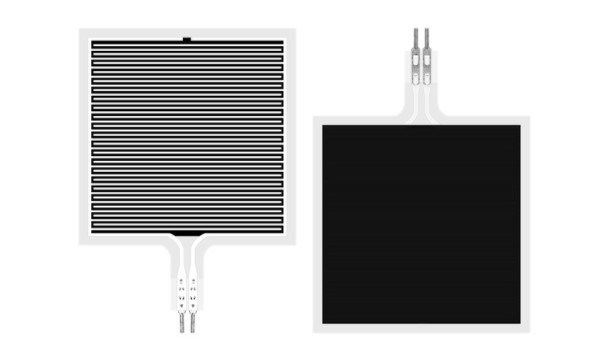

CE ROHS Thin Film Pressure Sensor SF45-65 Ploymer 3.3V

CE ROHS İnce Film Basınç Sensörü SF45-65 Ploymer 3.3V

Ürünler - Breathalyzer Alkol Test Cihazı
  • Vurgulamak

    Hızlı tepki İnce Film Basıncı Analog

    ,

    Ploymer İnce Film Basınç Sensörleri

    ,

    İnce Film Basıncı Analog sensör

  • Malzeme
    oyuncu
  • Menzil
    5kg
  • Çıkış Modeli Türü
    Analog Sensör
  • çalışma voltajı
    3.3V
  • OEM/ODM
    desteklenen
  • e-posta
    satış@wgsensor.com
  • Naber
    +8613333637163
  • Menşe yeri
    Çin
  • Marka adı
    WG Sensor™
  • Sertifika
    CE RoHS
  • Model numarası
    SF45-65
  • Min sipariş miktarı
    49 adet
  • Fiyat
    1-49pcs/4.0USD ~ 50-2000pcs/3.5USD (Negotiable)
  • Ambalaj bilgileri
    Hediye Kutusu, tek karton
  • Teslim süresi
    5-10 İş Günü
  • Ödeme koşulları
    T/T, L/C, Western Union, MoneyGram
  • Yetenek temini
    1000000 adet / yılda

CE ROHS İnce Film Basınç Sensörü SF45-65 Ploymer 3.3V

  • CE ROHS Thin Film Pressure Sensor SF45-65 Ploymer 3.3V
Fiyat Al Şimdi başvurun

Esnek İnce Film Basınç Sensörü SF45-65 Hızlı Tepki Daha İyi Sensör Daha İyi Ömür



Tanım

SF45-65 esnek ince film basınç sensörü, bağımsız fikri mülkiyet haklarına sahip esnek basınç algılama teknolojisini kullanan yeni bir sensör türüdür.Güçlü yapışma, eğilme direnci ve yüksek hassasiyetli esnek nano-fonksiyonel malzemeler ile esnek ve ince malzemeler üzerine basılmıştır., Böylece yüksek hassasiyetli basınç algılaması elde edebilir.

SF45-65 esnek film basınç sensörü dirençli bir sensördür.Sensör yüzeyine uygulanan basınç arttıkça çıkış direnci azalır.Basınç, belirli bir basınç-direnç ilişkisi aracılığıyla ölçülebilir.

SF45-65 esnek film basınç sensörü, kare duyarlı alana sahip bir basınç sensörüdür.Hassas alan 46*46 mm boyutundadır ve 5 kg içindeki basıncı ölçebilir.Esnek yüzeylerde basınç ölçümü senaryoları için uygundur ve akıllı ev, tüketici elektroniği, otomotiv elektroniği, tıbbi ekipman, endüstriyel kontrol, akıllı robotlar ve diğer alanlarda yaygın olarak kullanılabilir.





Özellikler



Ø Ultra ince, kalınlık 0,4 mm'den az

Ø Bükülmeye karşı direnç

Ø Hızlı yanıt

Ø Uzun ömür, 1 milyondan fazla kez presleme testini geçti

Ø Çıkış sinyalinin algılanması kolaydır

Ø Ürün uzunluğu, boyutu, pin paketi özelleştirilebilir vb.

Ø Sensör aralığı parametreleri özelleştirilebilir.



Performans Endeksi





modeli SF45-65
Menzil 0~5kg
Kalınlık ≤0.4mm
Boyut Spesifikasyona ve boyut açıklamasına bakın
Yanıt noktası ≤30g
tekrarlanabilirlik ±5%(%50 yüklü)
Tutarlılık ±15%(Şartnameye ve boyut açıklamasına bakın)
histerezis +%10 (RF+- RF-)/RF+
dayanıklılık ＞Bir milyon kez
İlk Direnç ＞10MΩ(Yüksüz)
Tepki Süresi ＜1ms
Devam Süresi ＜15ms
Test Voltajı Tipik Değer DC 3.3V
Çalışma sıcaklığı -20℃ ~ 60℃
EMI Ürün yok
ESD duyarsızlık

Veri referans sayfası


modeli basınç/Kgf 0.25 0,5 0.75 1 1.5 2 2.5 3 3.5 4 4.5 5
SF45-65 direnç/KΩ 4.04 1.87 1.17 0.86 0.62 0.46 0.37 0.32 0.27 0.25 0.20 0.17


Referans Devresi

CE ROHS İnce Film Basınç Sensörü SF45-65 Ploymer 3.3V 0

Talimatlar



SF45-65esnek ince film basınç sensörü polar olmayan bir bileşendir, devrede yönsellik yoktur；

  • Kullanırken lütfen sensörün basınca duyarlı bölgesini sağlam, düz bir yüzeye yerleştirin.Sensörün kavisli veya düzensiz bir yüzey üzerinde kullanılması, sensörü başlangıçta iletken, yani basınç olmadığında "tepki" durumunda yapacaktır;bu durumda, sensör çıkış direnci basınç değişikliklerine hala tepki verebilir ve ilgili ilişki artık referans veri sayfası için geçerli değildir;
  • Destek yüzeyi ve kuvvet uygulayan yüzey hem sert hem de sert yüzeylerse ve temas yüzeyi sensörün kendi yapısından dolayı sensörün hassas alanından daha büyükse, basınç tepkisi küçük ve kararsız olabilir.Hassas alanın merkezine yuvarlak bir yumuşak lastik ped yapıştırılması gerekir, çap hassas alandan biraz daha küçüktür ve alan hassas alanın %60'ından büyük olmalıdır;
  • Sensörü destek yüzeyine sabitlemek için çift taraflı bant kullanabilirsiniz.Yapıştırmadan önce destek yüzeyinin düzenli ve temiz olmasına dikkat edin.3M marka çift taraflı bant kullanılması tavsiye edilir;özelleştirilmiş hizmetler sağlamak;



Duyurular

  • Sensörü kullanırken, yükü eşit şekilde almaya çalışın ve keskin nesnelerle sensörle doğrudan temastan kaçının;
  • Aşırı menzil kullanımı sensörün performansını düşürür ve hatta sensörü yok eder;
  • Sensör terminali bakır ve kalay kaplı malzemeden olup, kurşun ihtiyaca göre kaynak yapılabilir.Lehimleme sıcaklığının çok yüksek olmaması, 300°C'yi geçmemesi ve yüksek sıcaklığın erimesini ve film alt tabakasını deforme etmesini önlemek için temas süresinin 1 saniyeyi geçmemesi tavsiye edilir. .
Detaylar

CE ROHS İnce Film Basınç Sensörü SF45-65 Ploymer 3.3V 1CE ROHS İnce Film Basınç Sensörü SF45-65 Ploymer 3.3V 2CE ROHS İnce Film Basınç Sensörü SF45-65 Ploymer 3.3V 3
