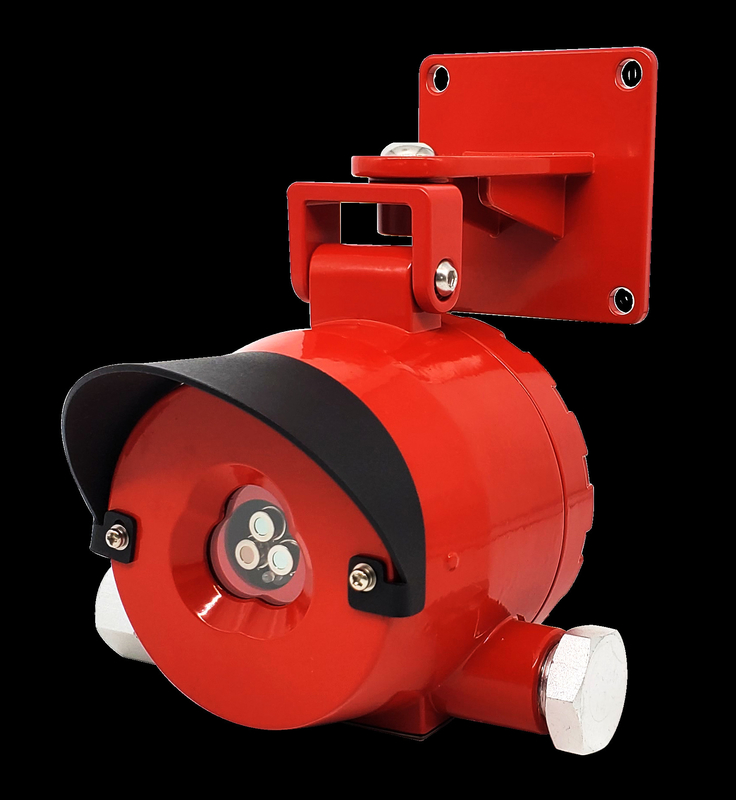

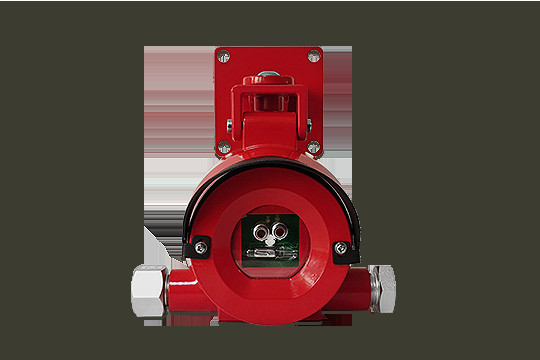

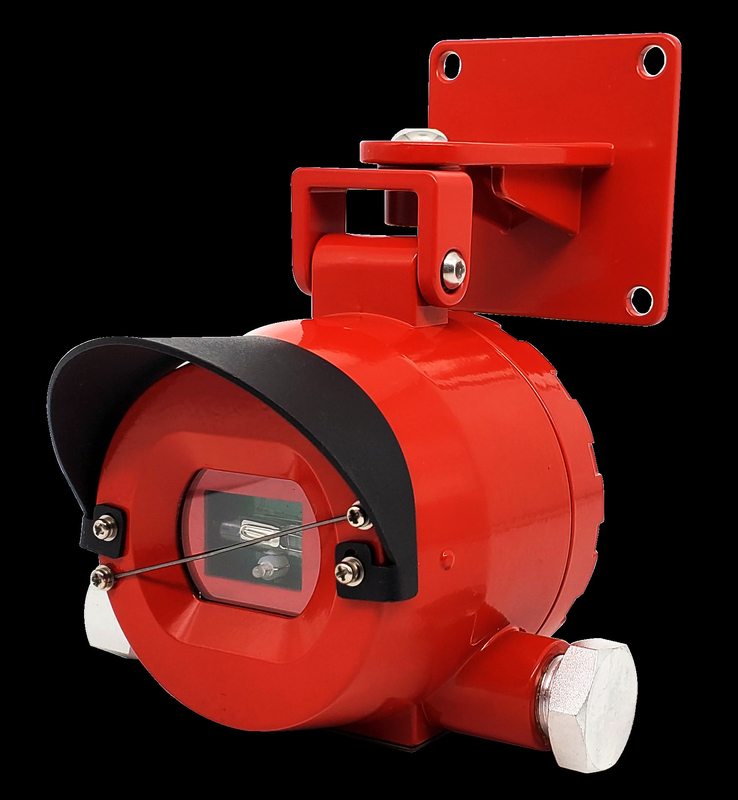

1.Genel Giriş
FD10-UVIR2 alev dedektörü, iki IR sensörü ve bir UV ultraviyole sensörü kullanır.Kızılötesi sensörler, dar bant filtreleme ile farklı dalga boylarına sahiptir.Ultraviyole sensör güneş kör bantlıdır.Alev bilgisinin merkez dalga boyunu yansıtmak için bir IR sensörü ve UV sensörü kullanılır.Diğer IR sensörü, ortamdaki diğer kızılötesi radyasyonu izlemek için kullanılır.Alevin titreşim karakteristiği ile birleşerek, yüksek hızlı mikroişlemciler aracılığıyla analiz ederek ve matematiksel algoritmalarla hesaplayarak, alev karakteristikli radyasyon spektrumu bir yangın alarmı olarak onaylanır.Dedektör, güneş ışığı, yıldırım, elektrik kaynağı, termal radyasyon, elektromanyetik girişim, mekanik titreşim ve diğer parazitlerin girişimini bastırır, böylece alev sinyalinin hızlı tepkisini ve doğru tanımlanmasını sağlar.
2.Uygulama Senaryoları
Ağır sanayi uygulamaları, tünel endüstrisi, petrol ve gaz tankı çiftliği, enerji endüstrisi ve petrokimya endüstrisi vb.
3. Ana Özellikler
1.Yanıt spektrum aralığı: 4.3μm, 5.0μm, 185~260nm
2. En uzun algılama mesafesi 50 metreye ulaşabilir
3. Farklı durumların ihtiyaçlarını karşılamak için çok seviyeli hassasiyet ayarları
4.Manyetik çubuk hassasiyeti ayarlar, sitede kapağı açmaya gerek yoktur
5. Yüksek hızlı, düşük tüketimli ve yüksek performanslı 32 bit veri işleme çipi kullanma
6. Radyo frekansına ve elektromanyetik parazite karşı mükemmel direnç
7. Mükemmel patent algoritması, hızlı yanıt, yüksek kararlılık, güçlü anti-yanlış alarm yeteneği
8. 90° (IR sensörleri) ve 120° (UV sensörü) algılama açısı
9. En uzun algılama mesafesi 50 metreye ulaşabilir
10.Farklı durumların ihtiyaçlarını karşılamak için çok seviyeli hassasiyet ayarları
11.Manyetik çubuk hassasiyeti ayarlar, sitede kapağı açmaya gerek yoktur
12. Patlamaya dayanıklı tasarım, birçok sanayi sitesindeki tehlikeli alanlar için uygundur
4.Teknik Parametreler

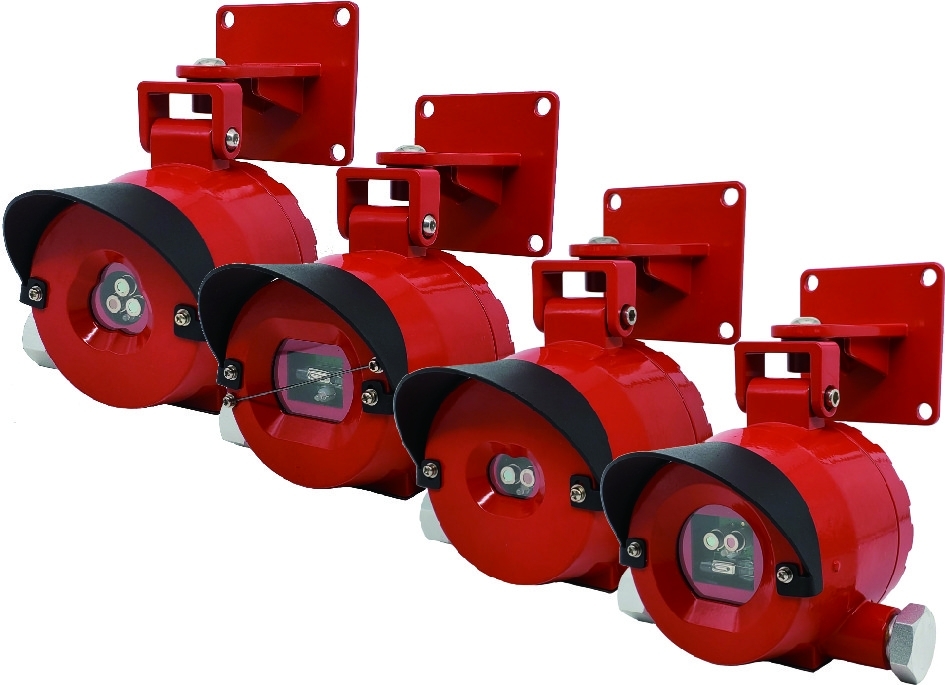

| Spektral cevap | FD10-UV: 185~260nm |
| FD10-IR2: 4.3μm, 5.0μm | |
|
FD10-IR3: 3,8μm, 4,3μm, 5,0μm FD10-UVIR2: 185~260nm, 4,3μm, 5,0μm |
|
| Algılama yöntemi | Optik yolun gerçek zamanlı örneklemesi |
| Görüntülemek | LED ışıklar |
| Durum göstergesi | Normal çalışmayı belirtmek için yeşil LED yanıp söner (her 3 saniyede bir yanıp sönme sayısı hassasiyet seviyesini gösterir) |
| Bir alarmı belirtmek için kırmızı LED her zaman yanar | |
| çalışma yöntemi | Manyetik çubuk, hassasiyeti ayarlayın (4 seviye) |
| Sinyal çıkışı | 4-20mA analog |
| Pasif röleler (arıza ve alarm için) | |
| Eski sınıf | ExdⅡC T6 Gb/ Exd tD A21 |
| Giriş koruması | IP66 |
| Giriş gücü | DC24V±6V |
| Çalışma akımı | ≤30mA (DC24V) |

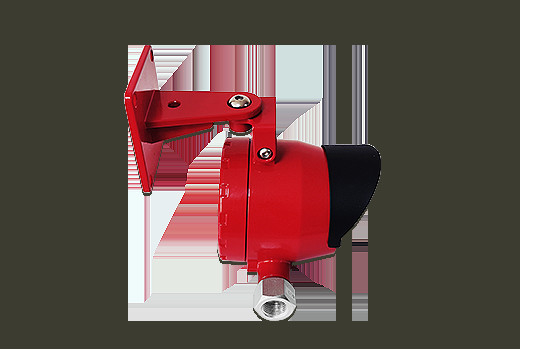

| Yükleme metodu | Duvara monte veya kaldırma veya tutma borusu |
| Tepki Süresi |
FD10-IR2: ≤10s |
|
Algılama mesafesi |
FD10-UV: 30m, 0.3m×0.3m N-heptan ateşi |
| FD10-IR2: 50m, 0.3m×0.3m N-heptan yangını | |
| RD10-IR3: 50m, 0,3m×0,3m N-heptan yangını | |
| FD10-UVIR2: 50m, 0.3m×0.3m N-heptan yangını | |
| Çalışma sıcaklığı | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| Görüş alanı | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120° (UV) | |
| Ağırlık | 1.5±0.2kg |
| Ev materyalleri | Bakır içermeyen dökme alüminyum |
| Kablo giriş vidası | NPT1/2 |
| çalışma nemi | ≤95%RH (yoğunlaşma yok) |
