1.Genel Giriş

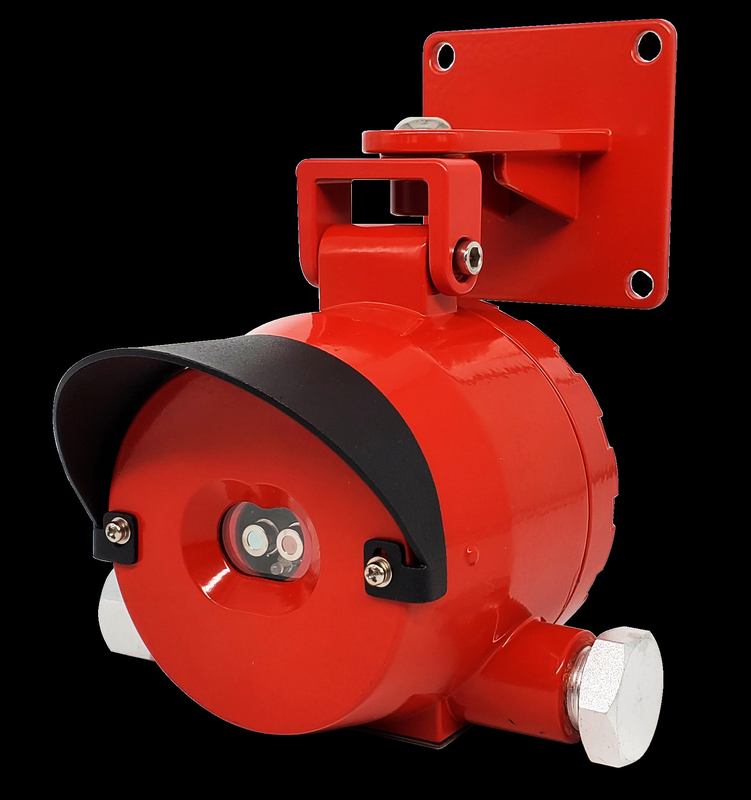

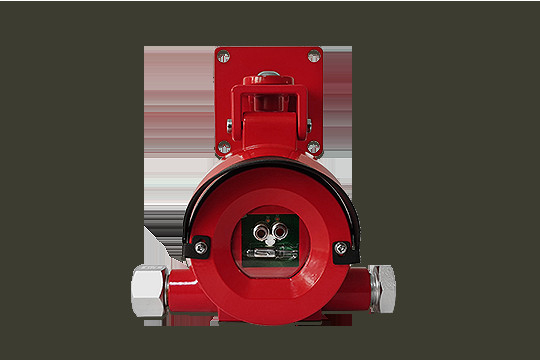

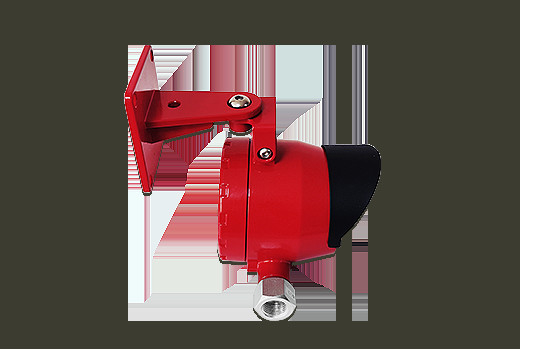

FD10-IR3 üçlü IR alev dedektörü, yeni bir tür akıllı yangın algılama ekipmanıdır.Dedektörler, dar bant filtreleme ile farklı dalga boylarına sahip 3 kızılötesi sensör kullanır.Alev bilgisinin merkez dalga boyunu yansıtmak için bir sensör kullanılır.Diğer iki sensör, ortamdaki diğer kızılötesi radyasyonu izlemek için kullanılır.Alevin titreşim karakteristiği ile birleşerek, yüksek hızlı mikroişlemcilerle analiz ederek ve matematiksel algoritmalarla hesaplayarak, alev karakteristikli radyasyon spektrumu yangın alarmı olarak onaylanır.
Dedektör güneş ışığı, yıldırım, elektrik kaynağı, termal radyasyon, elektromanyetik girişim, mekanik titreşim ve diğer parazitlerin girişimini bastırır, böylece alev sinyalinin hızlı tepkisini ve doğru tanımlanmasını sağlar.
2. Ana Özellikler
Tepki spektrum aralığı: 3.8μm, 4.3μm, 5.0μm
Tepki süresi: <30s
Giriş koruması: IP66
Besleme gerilimi: DC24V±6V
En uzun algılama mesafesi 50 metreye ulaşabilir
Yüksek hızlı, düşük tüketimli ve yüksek performanslı 32 bit veri işleme çipi kullanma
Radyo frekansına ve elektromanyetik parazite karşı mükemmel direnç
Mükemmel patent algoritması, hızlı tepki, yüksek kararlılık, güçlü anti-yanlış alarm yeteneği
90° algılama açısı
En uzun algılama mesafesi 50 metreye ulaşabilir
Farklı durumların ihtiyaçlarını karşılamak için çok seviyeli hassasiyet ayarları
Manyetik çubuk hassasiyeti ayarlar, sahada kapağı açmaya gerek yoktur
Birçok sanayi sitesindeki tehlikeli alanlar için uygun patlamaya dayanıklı tasarım
3. Ana teknik özellikler
Tepki spektrum aralığı 3,8μm, 4,3μm, 5,0μmAlgılama nesnesiAlev Algılama yöntemi
Ekran yöntemiLED ışıklarDurum göstergesiYeşil LED normal çalışmayı belirtmek için yanıp söner (her 3 saniyede bir yanıp sönme sayısı hassasiyet seviyesini gösterir) Kırmızı LED her zaman bir alarmı belirtmek için yanarÇalışma yöntemiHassasiyeti ayarlamak için manyetik çubuk (toplam 4 seviye)Sinyal çıkışı
Tepki süresi<30sEx gradeEx d IIC T6 Gb / Ex tD A21Giriş korumasıIP66Besleme gerilimiDC24V±6VÇalışma akımı≤30mA (DC23V)En uzun algılama mesafesi50 metre, 0,3m×0,3m N-heptan yangınAlgılama açısı90°Ağırlık1,5±0,2kgKurulum yöntemiDuvara monte veya kaldırma veya tutma borusuKablo giriş arayüzüNPT1/2, varsayılan olarak G1/2'ye aktarım (iç dişli)Gövde malzemesiBakır içermeyen dökme alüminyum (yüzeyde epoksi reçine)Ortam sıcaklığı-20ºC~+60ºCOrtam nemi≤%95RH (yoğuşmasız)
4.Teknik Parametreler
| Spektral cevap | FD10-UV: 185~260nm |
| FD10-IR2: 4.3μm, 5.0μm | |
|
FD10-IR3: 3,8μm, 4,3μm, 5,0μm FD10-UVIR2: 185~260nm, 4,3μm, 5,0μm |
|
| Algılama yöntemi | Optik yolun gerçek zamanlı örneklemesi |
| Görüntülemek | LED ışıklar |
| Durum göstergesi | Normal çalışmayı belirtmek için yeşil LED yanıp söner (her 3 saniyede bir yanıp sönme sayısı hassasiyet seviyesini gösterir) |
| Bir alarmı belirtmek için her zaman kırmızı LED yanar | |
| çalışma yöntemi | Manyetik çubuk, hassasiyeti ayarlayın (4 seviye) |
| sinyal çıkışı | 4-20mA analog |
| Pasif röleler (arıza ve alarm için) | |
| Eski sınıf | ExdⅡC T6 Gb/ Exd tD A21 |
| Giriş koruması | IP66 |
| Giriş gücü | DC24V±6V |
| Çalışma akımı | ≤30mA (DC24V) |
| Kurulum yöntemi | Duvara monte veya kaldırma veya tutma borusu |
| Tepki Süresi |
FD10-IR2: ≤10s |
|
Algılama mesafesi |
FD10-UV: 30m, 0.3m×0.3m N-heptan ateşi |
| FD10-IR2: 50m, 0,3m×0,3m N-heptan yangını | |
| RD10-IR3: 50m, 0,3m×0,3m N-heptan yangını | |
| FD10-UVIR2: 50m, 0.3m×0.3m N-heptan yangını | |
| Çalışma sıcaklığı | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| Görüş alanı | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120° (UV) | |
| Ağırlık | 1.5±0.2kg |
| Ev materyalleri | Bakır içermeyen dökme alüminyum |
| Kablo giriş vidası | NPT1/2 |
| çalışma nemi | ≤95%RH (yoğunlaşma yok) |
5.Şirket profili
2015 yılında kurulan Henan Weiguo Intelligent Technology Co., LTD., akıllı sağlıklı, güvenli ev ve IoT işi alanında Hanwei Electronics Group Corporation'ın (Stok no.:300007) önemli bir yan kuruluşudur.Henan Weiguo Intelligent Technology Co., LTD., çekirdek sensör teknolojisine dayanarak gaz ve duman alarmı, hava kalitesi monitörü, alkol test cihazı ve yangınla mücadele ürünlerine odaklanmaktadır.Hem Hanwei Electronics Group Corporation'dan hem de yurtdışından özellikli teknolojinin tanıtımına dayanarak, Henan Weiguo akıllı Technology Co., LTD., tasarım, Ar-Ge geliştirme, üretim, satış ve servis koleksiyonu ile yenilikçi bir şirket haline geldi.Tüm dünyadaki aileler ve kullanıcılar için güvenli, sağlıklı, çevre dostu ve akıllı çalışma ve yaşam ortamı sağlayan akıllı donanımda lider olmaya her zaman bağlı kalacağız.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
