Özelleştirilmiş 0,3 mm İnce Film Basınç Sensörleri ESD Duyarsızlığı

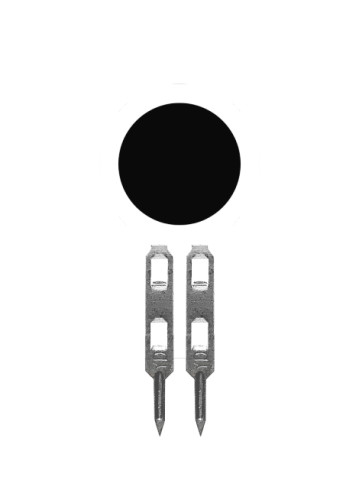

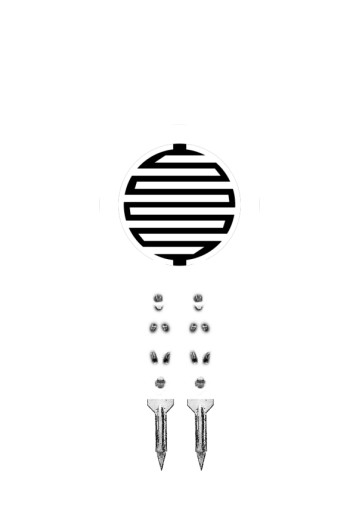

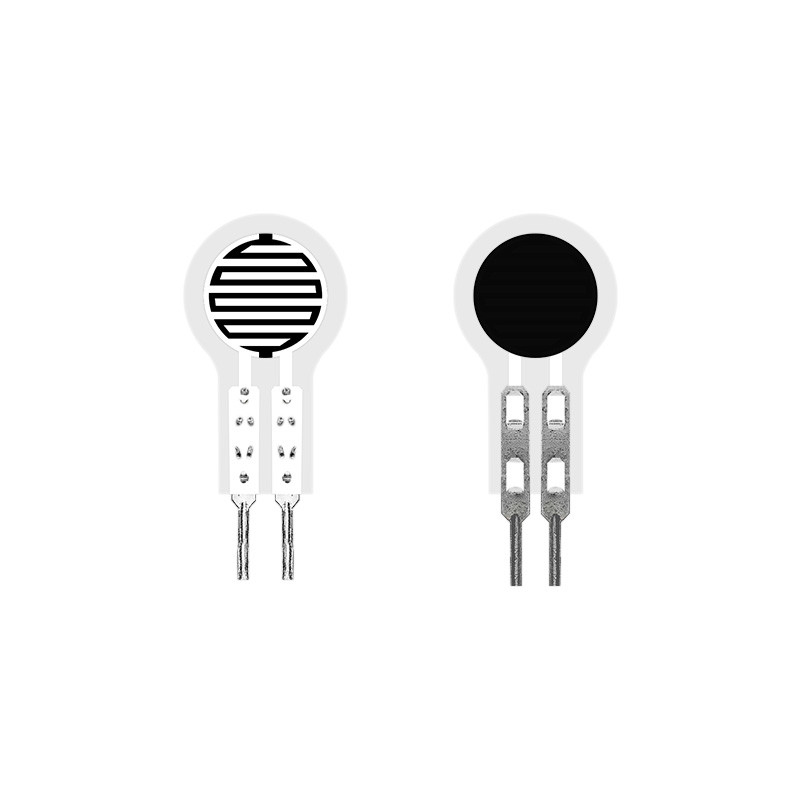

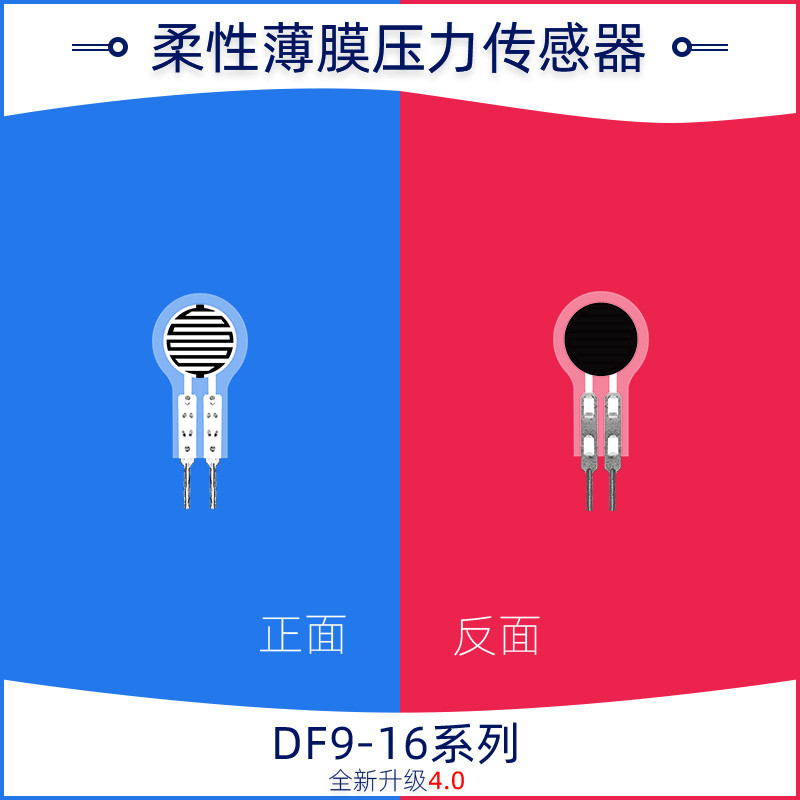

Daha iyi yaşam için insanlaştırılmış tasarım Esnek İnce Film Basınç Sensörü DF9-16 Serisi

Açıklama

DF9-16 serisi esnek ince film basınç sensörü, esnek basınç sensörü teknolojisinin bağımsız fikri mülkiyet haklarına sahip yeni bir sensör türüdür.Yüksek basınç algılama hassasiyeti elde etmek için güçlü yapışma, eğilme direnci ve esnek Nano fonksiyonel malzemelerin yüksek hassasiyeti ile esnek ince malzeme üzerine basılmıştır.
İnce film basınç sensörü dirençli bir sensördür.Sensör yüzeyindeki basınç arttıkça çıkış direnci azalır.Basınç, belirli bir basınç-direnç ilişkisi aracılığıyla ölçülebilir.Esnek yüzeylerde basınç ölçümü senaryoları için uygundur ve akıllı ev, tüketici elektroniği, otomotiv elektroniği, tıbbi ekipman, endüstriyel kontrol, akıllı robotlar ve diğer alanlarda yaygın olarak kullanılabilir.
DF9-16 serisi şu anda 500g, 2kg, 5kg, 10kg, 20kg ve diğer farklı aralık modellerine sahiptir.

Özellikleri


Ø Ultra ince, kalınlık 0,3 mm'den az

Ø Hızlı yanıt

Ø Uzun ömür, 1 milyondan fazla kez presleme testini geçti

Ø Algılama devresi basittir, entegre edilmesi ve uygulanması kolaydır

Ø Sensör profili özelleştirilebilir

Ø Sensör aralığı parametreleri özelleştirilebilir

Ø Geçti RoHS Kimlik Doğrulaması


Ürün parametreleri




Performans Endeksi


Veri referans sayfası



modeli: DF9-16@500g		modeli: DF9-16 @ 2kg		modeli: DF9-16 @ 5kg		modeli: DF9-16@10kg		modeli: DF9-16 @ 20kg
basınç/kg	direnç/kΩ	basınç/kg	direnç/kΩ	basınç/kg	direnç/kΩ	basınç/kg	direnç/kΩ	basınç/kg	direnç/kΩ
0.05	34.87	0,2	11.20	0,5	8.66	1	4.38	2	4.85
0.1	14.87	0,4	6.07	1	4.68	2	3.05	4	3.67
0,2	7,39	0,6	4.31	1.5	3.60	3	2.50	6	3.06
0.25	6.14	0,8	3.43	2	3.11	4	2.20	8	2.73
0,3	5.19	1	2.97	2.5	2.78	5	2.00	10	2.55
0,4	4.37	1.2	2.67	3	2.55	6	1.85	12	2.43
0,5	3.77	1.4	2.48	3.5	2.36	7	1.76	14	2.36
		1.6	2.30	4	2.17	8	1.70	16	2.31
		1.8	2.19	4.5	1.98	9	1,63	18	2.27
		2	2.08	5	1.83	10	1.60	20	2.23





Referans Devresi
