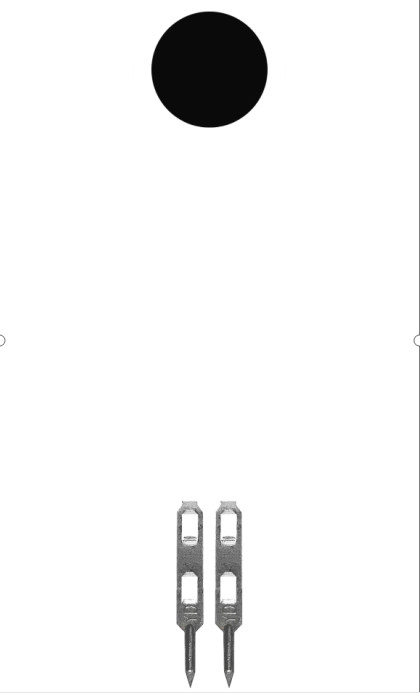

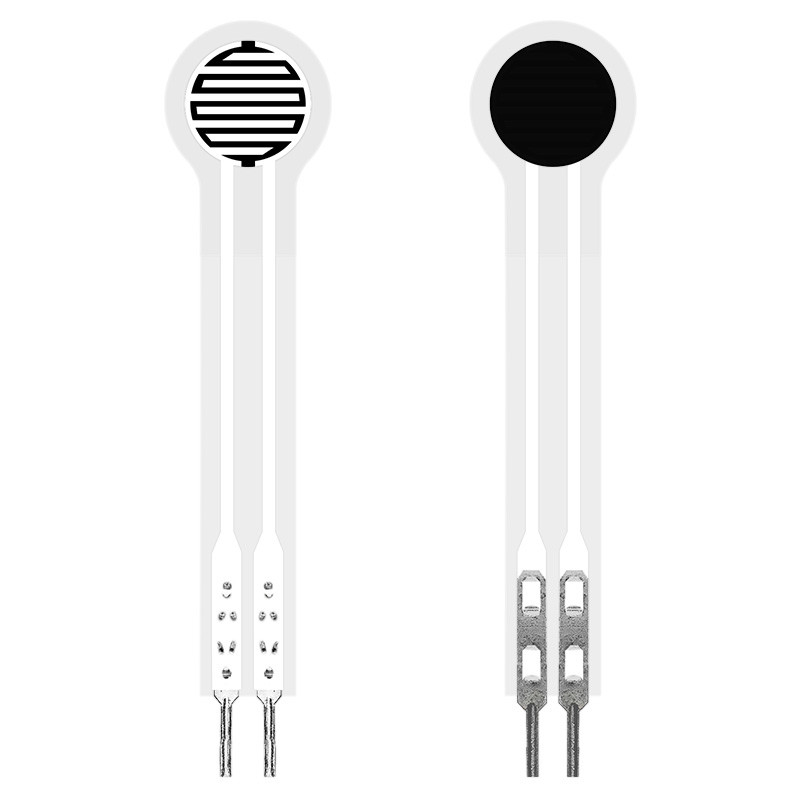

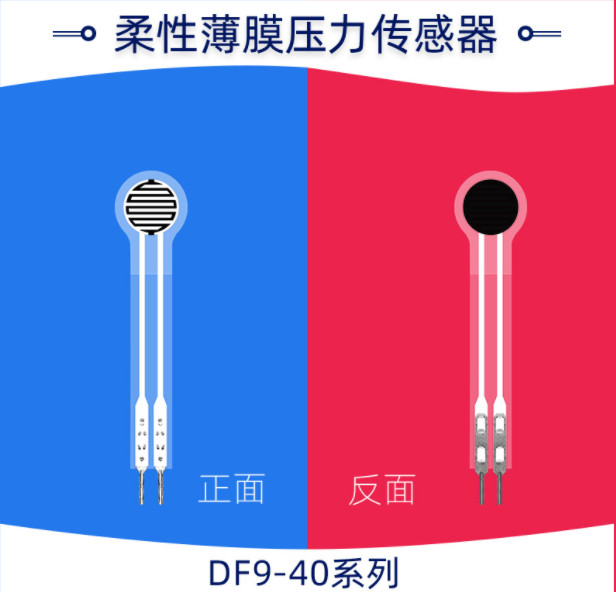

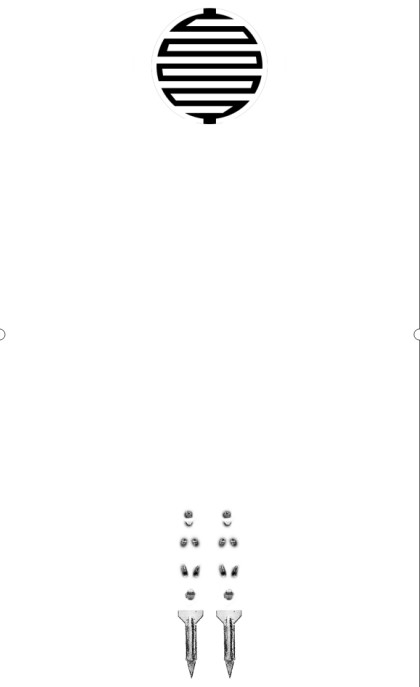

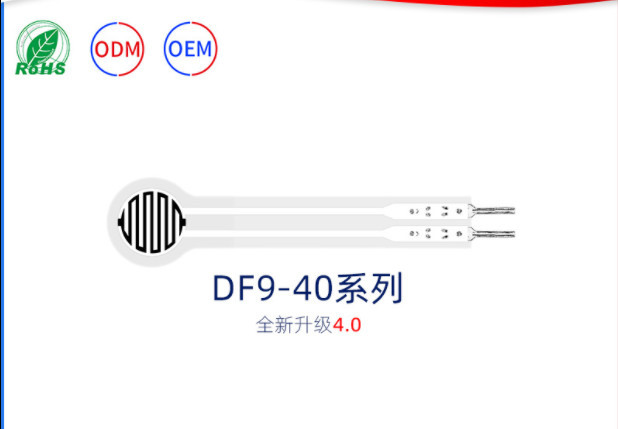

Akıllı Esnek İnce Film Basınç Sensörü DF9-40 Serisi
Açıklama
DF9-40 serisi esnek ince film basınç sensörü, esnek basınç sensörü teknolojisinin bağımsız fikri mülkiyet haklarına sahip yeni bir sensör türüdür.Yüksek basınç algılama hassasiyeti elde etmek için güçlü yapışma, eğilme direnci ve esnek Nano fonksiyonel malzemelerin yüksek hassasiyeti ile esnek ince malzeme üzerine basılmıştır.
İnce film basınç sensörü dirençli bir sensördür.Sensör yüzeyindeki basınç arttıkça çıkış direnci azalır.Basınç, belirli bir basınç-direnç ilişkisi aracılığıyla ölçülebilir.Esnek yüzeylerde basınç ölçümü senaryoları için uygundur ve yaygın olarak kullanılabilir.akıllı ev, tüketici elektroniği, otomotiv elektroniği, tıbbi ekipman, endüstriyel kontrol, akıllı robotlar ve diğer alanlar.
DF9-40 serisi şu anda 500g, 2kg, 5kg, 10kg, 20kg ve diğer farklı aralık modellerine sahiptir.
Özellikleri
Ø Ultra ince, kalınlık 0,3 mm'den az
Ø Hızlı yanıt
Ø Uzun ömür, 1 milyondan fazla kez presleme testini geçti
Ø Algılama devresi basittir, entegre edilmesi ve uygulanması kolaydır
Ø Sensör profili özelleştirilebilir
Ø Sensör aralığı parametreleri özelleştirilebilir
Ø Geçti RoHS Kimlik Doğrulaması
Ürün parametreleri
| Logo | Boyut (mm) |
| Uzunluk | 45,7 |
| Genişlik | 10 |
| Hassas Bölge | φ7.5 |
| Pin aralığı | 2.54 |
| Hata payı | 0,2 |
Performans Endeksi
| modeli | DF9-40@500g | DF9-40@2kg | DF9-40 @ 5kg | DF9-40@10kg | DF9-40@20kg |
| Menzil | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Kalınlık | ≤0.3mm | ||||
| Boyut | Spesifikasyona ve boyut açıklamasına bakın | ||||
| Yanıt noktasıNot1 | ≤20g | ≤300g | ≤700g | ||
| tekrarlanabilirlik | ±5%(50%Yüklendi) | ||||
| Tutarlılıknot2 | ± 10%(Aynı modelin partisi) | ||||
| histerezis | +%15 (RF+ - RF-)/RF+ | ||||
| dayanıklılık | ＞Bir milyon kez | ||||
| İlk Direnç | ＞10MΩ(Yüksüz) | ||||
| Tepki Süresi | < 1 ms | ||||
| Devam Süresi | < 15ms | ||||
| Test Voltajı | Tipik Değer DC 3.3V | ||||
| Çalışma sıcaklığı | -20℃ - 60℃ | ||||
| EMI | Ürün yok | ||||
| ESD | duyarsızlık | ||||
Veri referans sayfası
|
modeli: DF9-40@500g |
modeli: DF9-40@2kg |
modeli: DF9-40 @ 5kg |
modeli: DF9-40@10kg |
modeli: DF9-40@20kg |
|||||
| basınç/kg | direnç/kΩ | basınç/kg | direnç/kΩ | basınç/kg | direnç/kΩ | basınç/kg | direnç/kΩ | basınç/kg | direnç/kΩ |
| 0.05 | 34.87 | 0,2 | 11.20 | 0,5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0,4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0,2 | 7,39 | 0,6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0,8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0,3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0,4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0,5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1,63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
