MD30-60 Medical Pressure Sensor

MD30-60 Tıbbi Basınç Sensörü

Ürünler - Breathalyzer Alkol Test Cihazı
  • Vurgulamak

    MD30 60 Tıbbi Basınç Sensörü

    ,

    0.6mm Tıbbi Basınç Sensörü

    ,

    DC3.3V ince basınç sensörü

  • OEM/ODM
    desteklenen
  • e-posta
    satış@wgsensor.com
  • Naber
    +8613333637163
  • Menşe yeri
    Çin
  • Marka adı
    WG Sensor™
  • Sertifika
    CE RoHS
  • Model numarası
    MD30-60
  • Min sipariş miktarı
    99 adet
  • Fiyat
    1-99pcs/3.5USD ~ 100-1000pcs/3USD (Negotiable)
  • Ambalaj bilgileri
    karton
  • Teslim süresi
    5-10 iş günü
  • Ödeme koşulları
    T/T, L/C, Western Union, MoneyGram
  • Yetenek temini
    10000000 adet / yılda

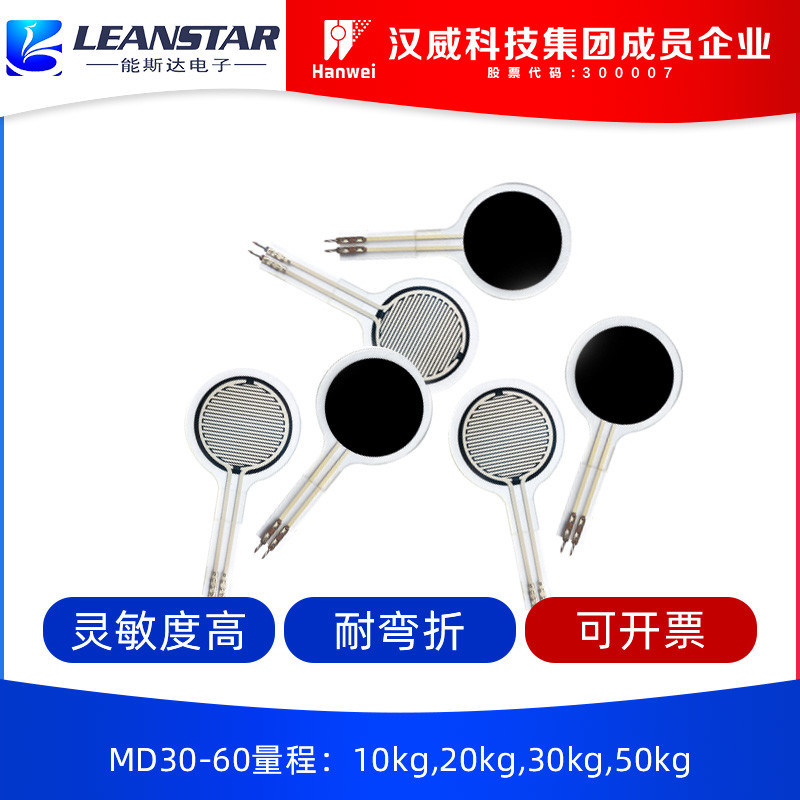

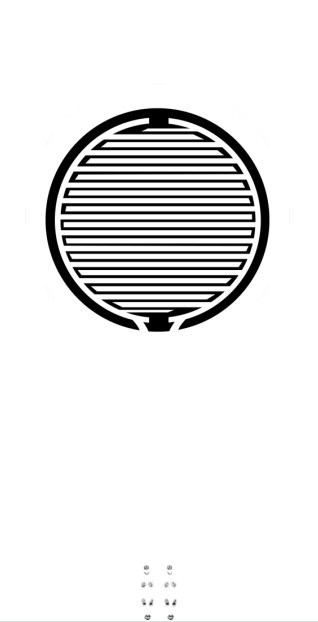

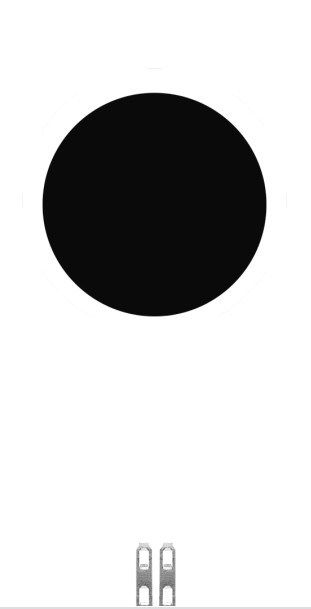

MD30-60 Tıbbi Basınç Sensörü

  • MD30-60 Medical Pressure Sensor
  • MD30-60 Medical Pressure Sensor
  • MD30-60 Medical Pressure Sensor
  • MD30-60 Medical Pressure Sensor
Fiyat Al Şimdi başvurun

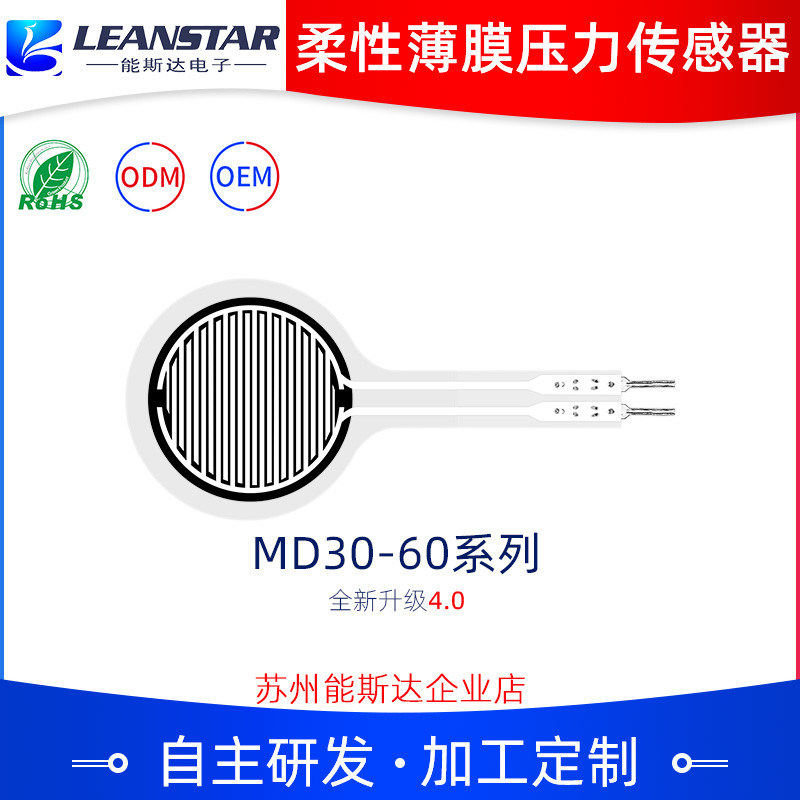

Esnek İnce Film Basınç Sensörü MD30-60 Elektronik Tıbbi Alet



Açıklama


MD30-60 serisi esnek ince film basınç sensörü, esnek basınç sensörü teknolojisinin bağımsız fikri mülkiyet haklarına sahip yeni bir sensör türüdür.Yüksek basınç algılama hassasiyeti elde etmek için güçlü yapışma, eğilme direnci ve esnek Nano fonksiyonel malzemelerin yüksek hassasiyeti ile esnek ince malzeme üzerine basılmıştır.

İnce film basınç sensörü dirençli bir sensördür.Sensör yüzeyine uygulanan basınç arttıkça çıkış direnci azalır.Basınç, belirli bir basınç-direnç ilişkisi aracılığıyla ölçülebilir.Basınç algısı, insan-bilgisayar etkileşimi, akıllı robotlar, elektronik tıbbi ekipman, giyilebilir cihazlar, fizyolojik sağlık tespiti ve diğer alanlarda yaygın olarak kullanılabilir.Örneğin, t için kullanılırKardiyopulmoner resüsitasyonu tespit etmek ve diğer senaryolarda basıncı tespit etmek için bir denge arabasının pedalını takar ve tespit eder.



Özellikleri

Ø Ultra ince, kalınlık 0,6 mm'den az

Ø Düşük güç tüketimi ve mükemmel stabilite

Ø Hızlı yanıt

Ø Yüksek hassasiyet ve geniş algılama aralığı

Ø Basit algılama şeması, entegrasyonu kolay

Ø Farklı boyut ve şekil sensörleri özelleştirilebilir

Ø Geçti RoHS Kimlik Doğrulaması



Ürün parametreleri



Logo Boyut (mm)
Uzunluk 66.3
Genişlik 30
Hassas bölge φ25
Pin aralığı 2.54
Hata payı 0,2



Performans Endeksi


modeli MD30-60@10kg MD30-60@20kg MD30-60@30kg MD30-60@50kg
Menzil 0~10kg 0~20kg 0~30kg 0~50kg
Kalınlık ≤0.4mm ≤0,6 mm
Boyut Spesifikasyona ve boyut açıklamasına bakın
Yanıt noktasıNot1 ≤0.2kg ≤0.5kg
tekrarlanabilirlik ±3%(%50 yüklü)
TutarlılıkNot2 ± 10%(Aynı modelin partisi)
histerezis ﹢%10 (RF+- RF-)/RF+
dayanıklılık ＞Bir milyon kez
İlk Direnç ＞10MΩ(Yüksüz)
Tepki Süresi ＜ 1ms
Devam Süresi ＜ 15ms
Test Voltajı Tipik Değer DC 3.3V
Çalışma sıcaklığı -20°C ～ 60°C
EMI Ürün yok
ESD duyarsızlık


Veri referans sayfası



modeli:

MD30-60@10kg

modeli:

MD30-60@20kg

modeli:

MD30-60@30kg

modeli:

MD30-60@50kg


basınç/kg direnç/kΩ basınç/kg direnç/kΩ basınç/kg direnç/kΩ basınç/kg direnç/kΩ
1 8.41 2 5.31 3 12.74 5 8.06
2 4.89 3 2.65 6 6.38 10 4.45
3 3.38 5 1,97 9 4.34 15 3.34
4 2.73 7 1.59 12 3.54 20 2.79
5 2.30 9 1.40 15 3.08 25 2.44
6 2.08 10 1.26 18 2.78 30 2.19
7 1.78 13 1.18 21 2.53 35 2.01
8 1.61 15 1.13 24 2.37 40 1.87
9 1.49 17 1.08 27 2.22 45 1.77
10 1.40 20 1.05 30 2.12 50 1.69

Referans Devresi

MD30-60 Tıbbi Basınç Sensörü 0

Talimatlar
  • MD30-60 serisi esnek sensör polar olmayan bir bileşendir, devrede yönlülük yoktur;
  • Kullanırken lütfen sensörün basınca duyarlı bölgesini sağlam, düz bir yüzeye yerleştirin.Sensörün kavisli veya düzensiz bir yüzey üzerinde kullanılması, sensörü başlangıçta iletken, yani basınç olmadığında "tepki" durumunda yapacaktır;bu durumda, sensör çıkış direnci basınç değişikliklerine hala tepki verebilir ve ilgili ilişki artık referans veri sayfası için geçerli değildir;
  • Destek yüzeyi ve kuvvet uygulayan yüzey hem sert hem de sert yüzeylerse ve temas yüzeyi sensörün kendi yapısından dolayı sensörün hassas alanından daha büyükse, basınç tepkisi küçük ve kararsız olabilir.Hassas alanın merkezine yuvarlak yumuşak bir lastik ped yapıştırılması gerekir, çap hassas alandan biraz daha küçüktür ve alan hassas alanın %60'ından büyük olmalıdır;
  • Sensörü destek yüzeyine sabitlemek için çift taraflı bant kullanabilirsiniz.Yapıştırmadan önce destek yüzeyinin düzenli ve temiz olmasına dikkat edin.3M marka çift taraflı bant kullanılması tavsiye edilir;özelleştirilmiş hizmetler sağlamak;
  • Sensör strese girdikten ve basıncı koruduktan sonra, çıkış direnci değeri zaman içinde, genellikle %5 içinde biraz kayacaktır.Bu hata, zamanlama kalibrasyonu yöntemiyle azaltılabilir.Kalibrasyon işleminde, basınç uygulandıktan sonraki bekleme süresi, gerçek uygulamalardaki bekleme süresi ile tutarlıdır.Farklı uygulama senaryolarında sensörün kuvvet durumu farklı olduğundan, kullanıcının sensörü gerçek uygulama senaryosuna göre düzenlemesi ve sapma parametrelerini kendi başına test etmesi önerilir.

Duyurular





  • Sensörü kullanırken, yükü eşit şekilde almaya çalışın ve keskin nesnelerle sensörle doğrudan temastan kaçının;
  • Aşırı menzil kullanımı sensörün performansını düşürür ve hatta sensörü yok eder;
  • Sensör terminali bakır ve kalay kaplı malzemeden olup, kurşun ihtiyaca göre kaynak yapılabilir.Lehimleme sıcaklığının çok yüksek olmamasına dikkat edilmelidir, yüksek sıcaklığın erimesini ve film alt tabakasını deforme etmesini önlemek için 300°C'yi geçmemesi ve temas süresinin 1 saniyeyi geçmemesi tavsiye edilir. .
